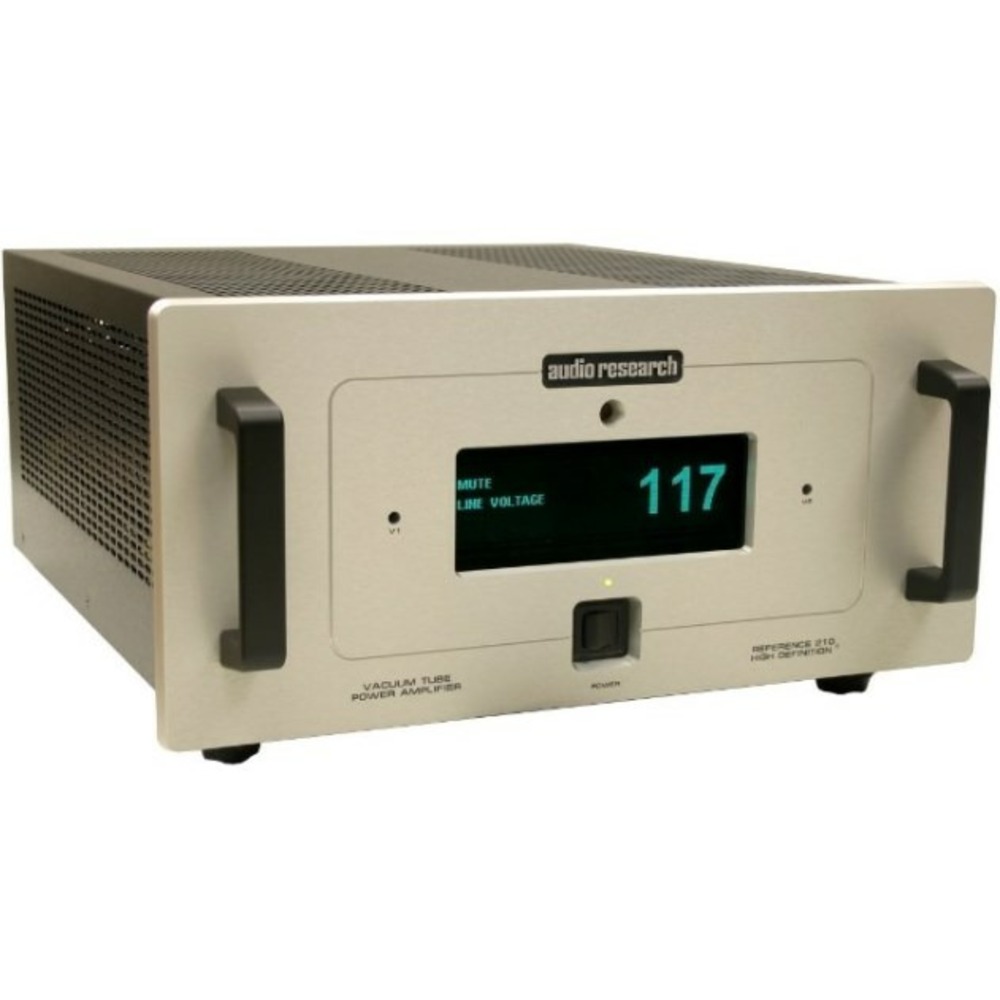

Усилитель мощности моно Audio Research REF210

Моноблоки REF210 пришли на смену снятым с производства моделям VTM200 и REF300MKII. Внешне REF210 сочетает в себе уже знакомые и вместе с тем новые черты дизайна Audio Research. Закрытый корпус той же высоты, что VT100/VTM200, с массивной лицевой панелью (черного или серебристого цвета), в центре которой имеется большой вакуумно-флуоресуцентный дисплей, как у FEF3 и REF610T, заключает в себе рамное шасси наподобие 150M и с боков и сверху закрыт решетчатой крышкой. Дисплей индицирует те же функции, что и в моноблоках REF610T, но доступ к ним возможен только с пульта ДУ. Среди них выбор яркости свечения дисплея (всего 6 уровней) и полное его отключение, измерение тока покоя каждой из выходных ламп, текущее напряжение сети электропитания, индикация выходной мощности (логарифмическая шкала: 0-10, 0-50, 0-100, 0-200 Вт), а также время наработки ламп. Внутренняя компоновка моноблоков решена по-новому. Плата установлена горизонтально, с одной стороны расположены цепи аудио тракта, с другой – питания. Малогабаритный вентилятор производства Papstустановлен на задней стенке (12 В пост.) и работает постоянно при включенном усилителе на малых оборотах. Усилитель может непрерывно выдавать 210 Вт мощности. Его схема содержит двухтактный выходной каскад на лучевых тетродах 6550С – по три в каждом плече. Драйвер собран на двух 6550С, каждая из которых раскачивает по три выходных лампы, включенных параллельно. На входе (прямом, без разделительного конденсатора) установлены полевые транзисторы с PN-переходом (JFET), далее следуют каскад усиления тока на 6Н1П. Смещение сеток выходных ламп построено по простейшей схеме, которая содержит всего два подстроечных резистора. В блоке питания запасается громадная энергия (787 Дж) – 4/4 от энергии, запасаемой в REF610T (для сравнения у REF300MKII всего 448 Дж). В качестве переходных применены новые высококачественные конденсаторы патентованной конструкции. Все электролитические конденсаторы блока питания зашунтированы пленочными конденсаторами. Анодное питание входных ламп стабилизировано. Массивный выходной трансформатор с обмотками для реализации частичной (50%) катодной связи с выходными лампами является сверхширокополосным. Данное решение обладает существенными преимуществами перед традиционным пентодным или триодным включением выходных ламп. Вход усилителя – только балансный, выход – на отдельных винтовых клеммах для нагрузок 4-8-16 Ом. Имеется также триггер 12 В для дистанционного включения и выключения усилителя. Сетевой шнур подключается через 20-Амперный разъем. Звучание моноблоков Reference 210 является выдающимся по всем показателям, включая высочайшее разрешение в деталях, живость, прозрачность, эффект присутствия, материальность звуковых образов. Звуковая сцена безгранична, звуки, отлично локализованные в пространстве, кажутся осязаемыми. Тонкие динамические контрасты и громкостные нюансы ничем не ограничены. Скорость, артикуляция и глубина баса – исключительные.
