Усилитель трансляционный вольтовый Lucky Tone DA-4150 V2

Четырехканальный трансляционный усилитель мощности класса D, 4 х 150 Вт /100 В, 4 х 150 Вт /70 В, LED индикация, разъемы вх/вых: Euroblock, 1U, вес 5,4 кг, цвет черный.

Линейка компактных трансляционных усилителей мощности D-класса с количеством каналов 2 (CNA, CNB) или 4 (CNA, CNB, CNC, CND) мощностью от 150 до 600 Вт для каждого канала.

Вне зависимости от модели усилители имеют схожие органы управления и выполнены в корпусах 1U.

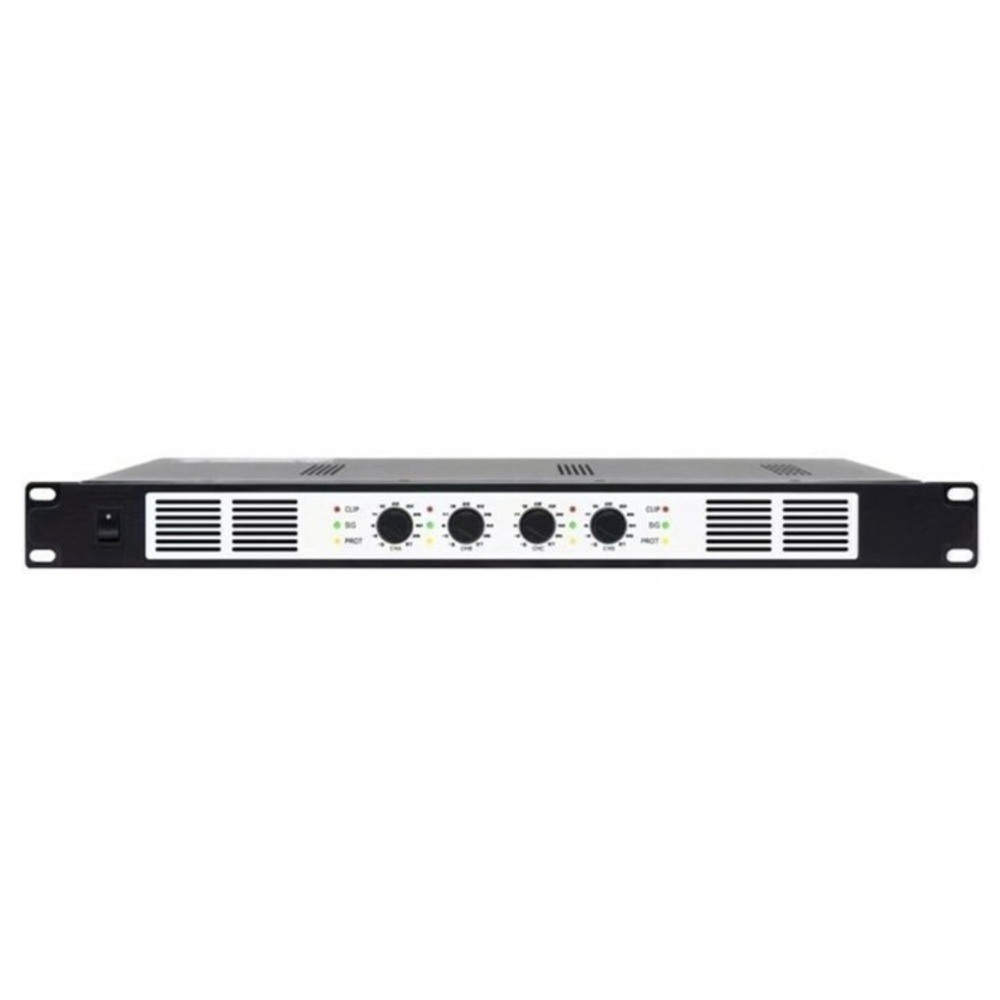

На передней панели усилителя размещается выключатель питания, а так же для каждого из каналов индикаторы (PROT защита, SIG сигнал и CLIP перегрузка) и регуляторы уровня с двухцветными индикаторами, их цвет переключается при индикации питания Power зеленый цвет, при включении режима приоритетный вход Prior красный цвет.

Так же на передней панели усилитель имеет вентиляционные решётки для забора воздуха охлаждения.

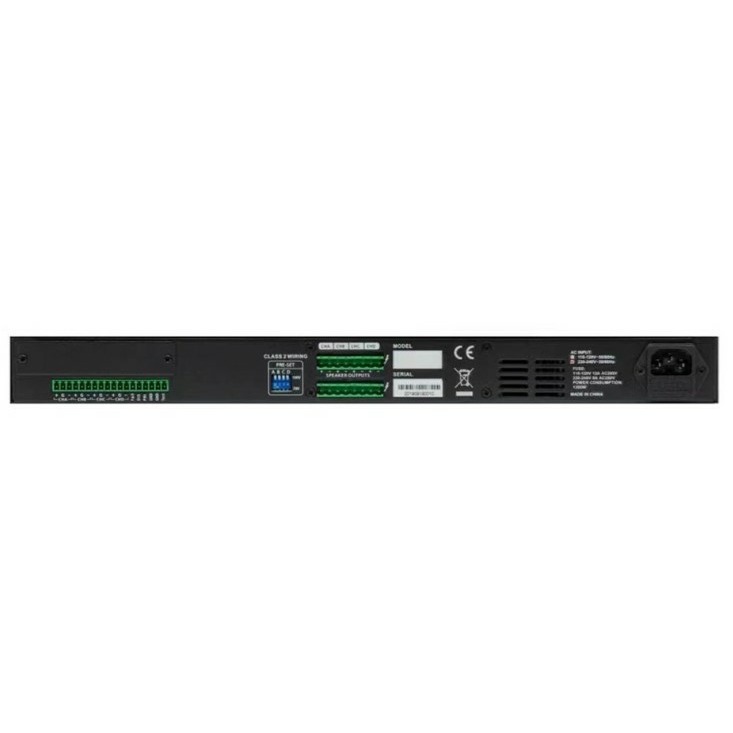

На задней части усилителя размещается разъем питания с предохранителем, две группы разъемов для подключения акустических систем (группы разъёмов подключены параллельно, по каждому из каналов), DIP переключатели для выбора режима работы 70 или 100 вольт, входные разъемы с контактами для следующих сигналов управления:

Fail (Failure Status output) выдает высокий логический уровень сигнала +5В в случает выключения канало усиления, срабатывание системы защиты усилителя.

DIS (Amplifier disable input control PIN) может принимать высокий логический уровень сигнала +5В для выключения каналов усиления.

PRI (Input Priority Control PIN) вход отвечает за включение приоритета одного из каналов усиления (нужно проверить)

TEST (Input Priority test/alarm signal) вход отвечает за тестирование функции приоритета (нужно проверить)

GND общий контакт
