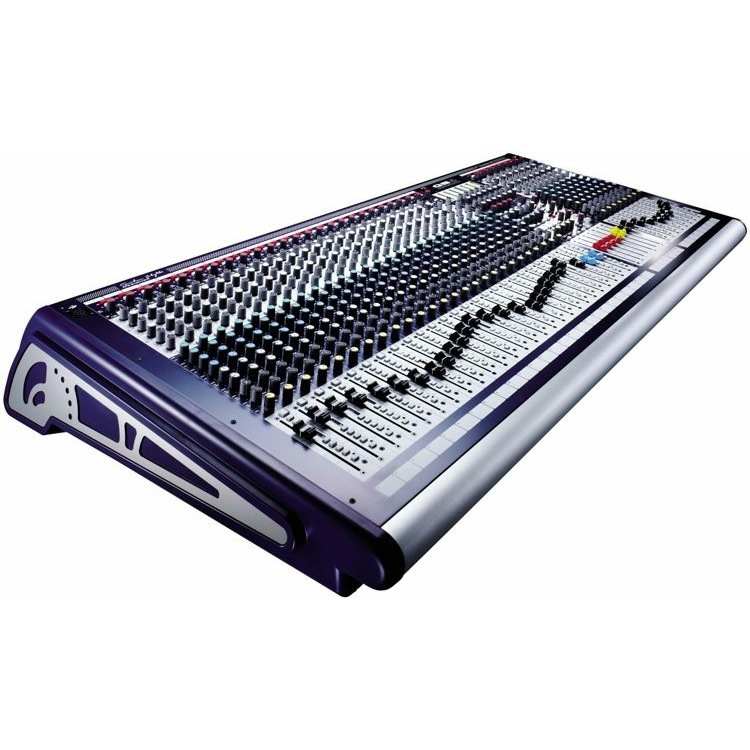

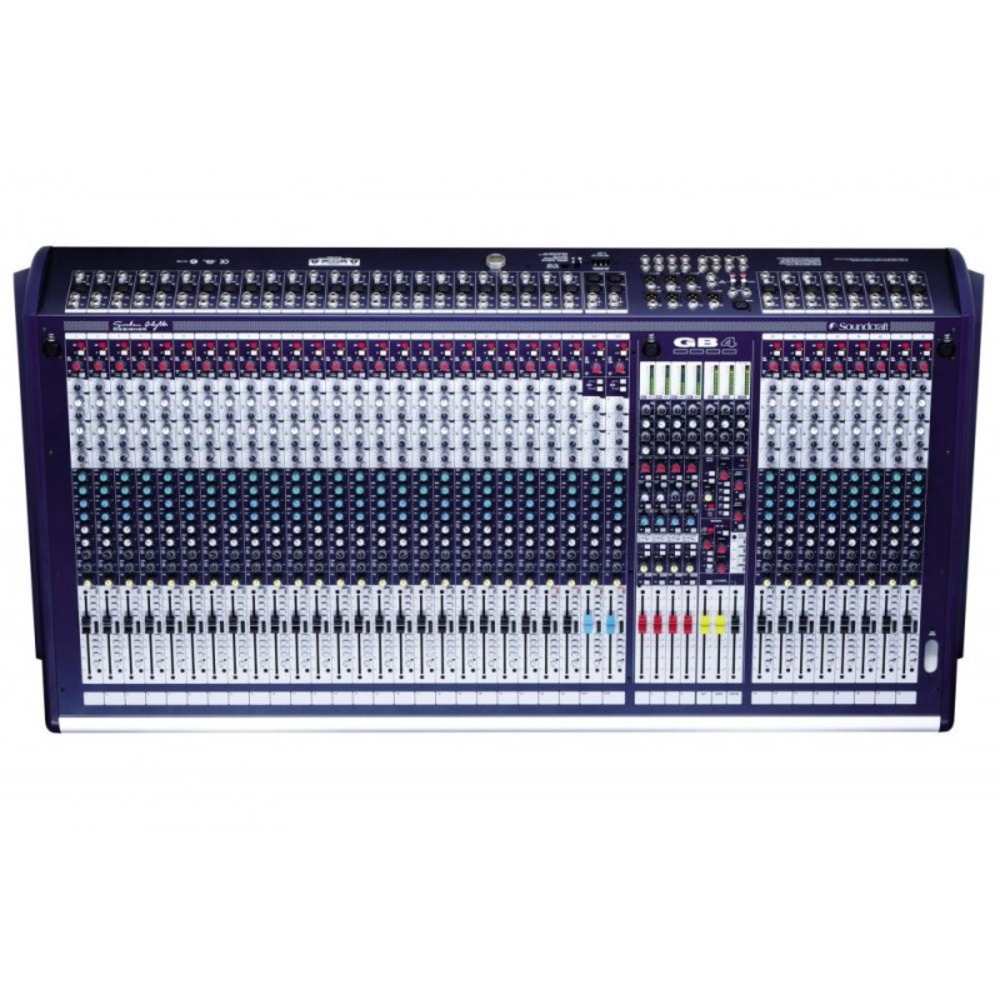

Аналоговый микшер SOUNDCRAFT GB4-40

Серия микшерных пультов Soundcraft GB4 выполнена в полностью стальном корпусе, имеет съемные боковые панели и доступна в четырех конфигурациях. Одной из конфигураций данной серии является микшерный пульт Soundcraft GB4-40, который оснащен 40 моно и 2 стереоканалами, имеет 8 AUX входов и 4 шины групп, которые сконфигурированы как 2 стерео подгруппы. Дополнительно данная модель оснащена встроенным блоком питания, имеет TRS direct-выходы на каждом моноканале, 7х4 интегрированную матрицу и 12 сегментный индикатор уровня контролируемого сигнала для выбранного канала.

GB4-40 предназначен для использования на небольших объектах или открытых концертных площадках. Он оборудован эквалайзером и микрофонными предусилителями GB30, которые имеют абсолютно бесшумную работу.

Основные особенности

Моноканалы:

• 40 моноканалов, каждый из которых оборудован XLR входом для подключения микрофона с возможностью подачи на него фантомного питания, TRS-jack входом LINE, регулятором чувствительности GAIN, кнопкой обрезки высоких частот на уровне 100 Гц, кнопкой реверса фазы и 1/4″ jack входом INSERT.
• Каналы 1-40 имеют TRS direct-выход (прямой выход), для подключения внешних устройств записи или устройств создания эффектов.
• Каждый моноканал оборудован 4-х полосным эквалайзером с кнопкой переключения между секциями и имеет регуляторы высоких, высоких-средних, низких и низких-средних частот.
• Каждый из моноканалов имеет кнопку MUTE со светодиодной индикацией.
• Имеются 4 mute-группы (M1-M4), которые позволяют одновременно заглушить несколько каналов.
• Имеется секция AUX посылов для создания отдельных миксов и их записи.
• Регулировка громкости каждого канала осуществляется 100 мм фейдером с очень мягким ходом.
• На каждом канале имеется светодиодный индикатор уровня сигнала пост-EQ и PAN регулятор.
• Каналы оборудованы кнопками посыла на шину стерео микса, группы 1-2/3-4 и кнопкой PFL.

Стереоканалы:

• 2 стереоканала с входами для 3-х полюсных TRS jack разъемов или 3-х контактных XLR, с возможностью фантомного питания, регулировкой входного уровня и кнопкой реверса фазы на левый канал.
• Возможность маршрутизации входного сигнала на оба канала.
• Встроенный 4-х полосный эквалайзер с кнопкой переключения между секциями, индикатором сигнала и возможностью регулировки высоких, высоких-средних, низких и низких-средних частот.
• Каждый из стереоканалов имеет кнопку MUTE со светодиодной индикацией.
• Имеются 4 mute-группы (M1-M4), которые позволяют одновременно заглушить несколько каналов.
• Имеется секция AUX посылов (шины 1-8) с отдельными потенциометрами уровня.
• Наличие BAL регулятора для установки относительного уровня стерео сигнала между левым и правым каналами.
• 100 мм фейдеры регулировки громкости каждого из каналов с очень мягким ходом и светодиодным индикатором уровня сигнала пост-EQ.
• Наличие кнопок посыла на шину стерео микса, группы 1-2 и 3-4.
• Наличие на каждом канале пикового светодиода и кнопки PFL.

Мастер секция:

• Имеет 4 подгруппы с фейдерами регулировки уровня сигнала каждой подгруппы и индикатором уровня сигнала после фейдера.
• Наличие кнопка PFL каждой группы, для подачи сигнала на выход монитора или наушников.
• Встроенный потенциометр каждой пары и переключатель MIX для подачи сигнала группы на основной микс.
• Наличие секции AUX MASTERS 1-4 (префейдерные посылы с модулей входного сигнала) и AUX MASTERS 5-8 (могут быть как префейдерные так и постфейдерными сигналами, выбор которых осуществляется кнопкой PRE) с регуляторами уровня сигнала и кнопками AFL.
• Наличие секции мастер-Matrix с потенциометром уровня MTX MASTER и встроенной кнопкой AFL.
• Секция мастер-MUTE, для мьютирования любого входного сигнала модулей.

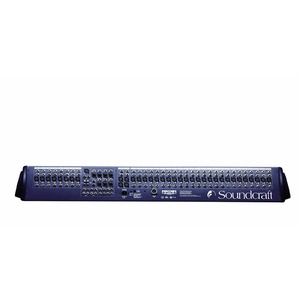

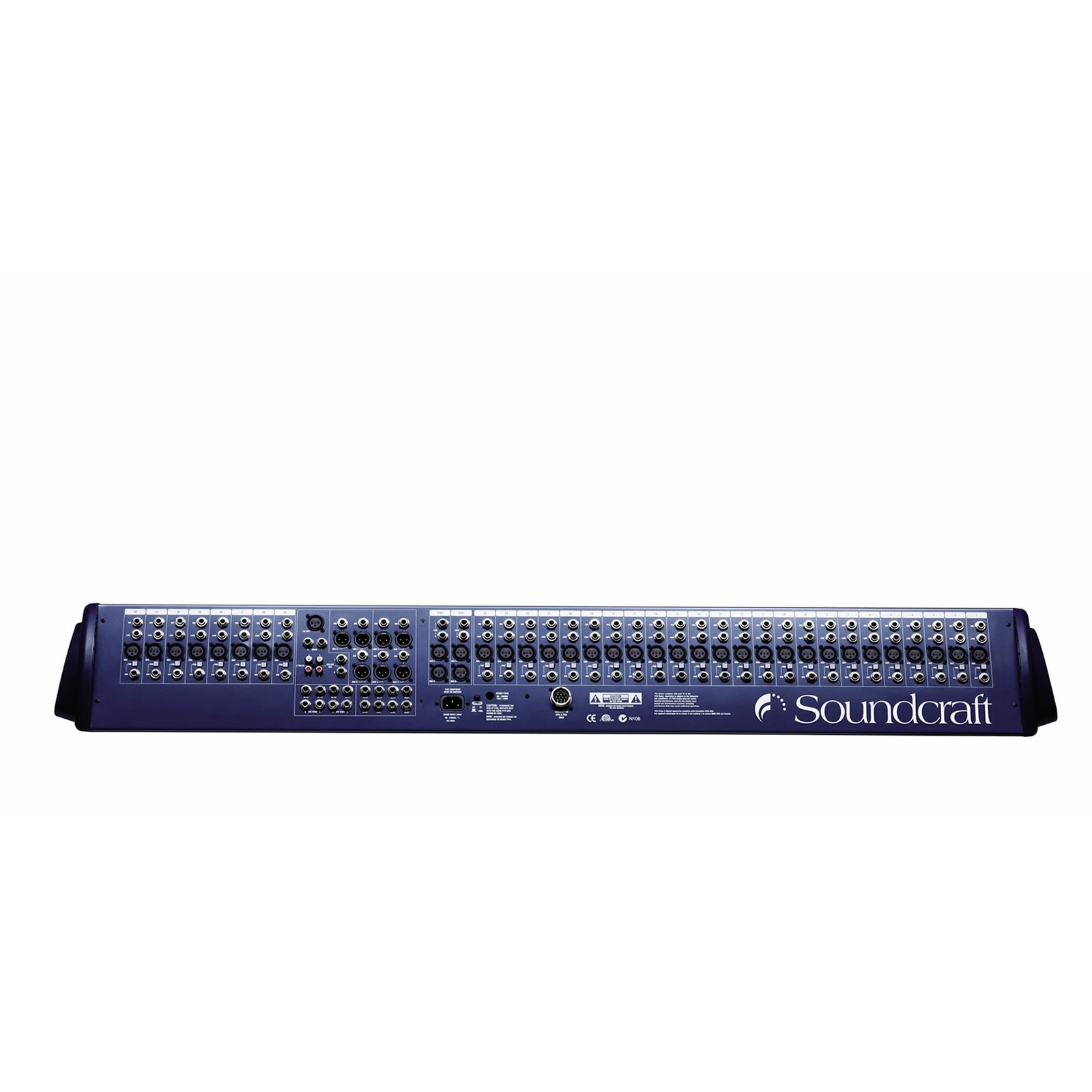

• Наличие задней коммуникационной панели с разъемами:

- T/B MIC – выполнен на 3-pin female XLR;

- MIX L, R и C OUTPUTS – выполнен на 3-pin male XLRs;

- MIX L, R и C INSERT POINTS – выполнен на 1/4” TRS Jacks;

- L и R MONITOR OUTPUTS – выполнен на 1/4” TRS Jacks;

- GROUP 1-4 OUTPUTS – выполнен на 3-pin male XLRs;

- GROUP 1-4 INSERT POINTS – выполнен на 1/4” TRS Jacks;

- AUX 1-8 OUTPUTS – выполнен на 1/4” TRS Jacks

- MATRIX 1-4 OUTPUTS – выполнен на 1/4” TRS Jacks;

- REC/ALT OUTPUTS – выполнен на 1/4” TRS Jacks and RCA Phonos;

- 2-TRACK INPUTS – выполнен на RCA Phono;

- STEREO RETURN 1 & 2 INPUTS – выполнен на 1/4” TRS Jacks.

• Наличие светодиодных индикаторов монитора PSU и специальных 4-х контактных 12 В разъемов для подключения рабочего освещения.
