Четырехоконный видеопроцессор сигналов SD/HD/3G-SD Cypress CDPS-4S2HSS

CDPS-4S2HSS – четырехоконный видеопроцессор сигналов SD/HD/3G-SDI 1080p/60 со стереоаудио 48 кГц в два выходных сигнала HDMI. Функции увеличения/уменьшения изображения, PiP, PoP, хромакей с предустановками, поворот, плавное переключение источника сигналов. Прибор комбинирует сигналы SDI с четырех источников в системе с двумя устройствами отображения с интерфейсом HDMI, при этом предусмотрено восемь вариантов раскладки окон результирующего сигнала. Входной сигнал для отображения в каждом окне выбирается произвольным образом. Поддерживаются разрешения до 1080p60 и WUXGA, 7.1-канальное аудио до 48 кГц как на входах, так и на выходах. Специальное ПО. Управление прибором осуществляется по IP, ИК и RS-232. На передней панели прибора расположены кнопки для быстрого вызова вариантов расположения окон (заводских предустановок). Наглядная светодиодная индикация иллюстрирует текущее состояние системы.

Основные особенности

• Поддерживаемые стандарты входного сигнала и длина кабеля на входе:
  ◦ SD-SDI (SMPTE 259M-C, скорость потока 270 Мбит/с), до 250 м
  ◦ HD-SDI (SMPTE 292M, скорость потока 1,485 Гбит/с и 1,485/1,001 Гбит/с), до 200 м
  ◦ 3G-SDI (SMPTE 424M/425M-AB, скорость потока 2,970 Гбит/с и 2,9701/1,001 Гбит/с), до 100 м
• Выходы HDMI совместимы с DVI-устройствами

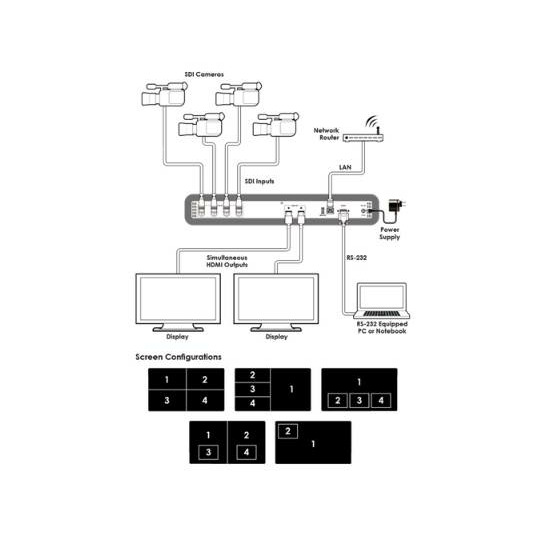

• Комбинирует сигналы с 4-х входов SDI, преобразует его и подает результирующий сигнал одновременно на 2 выхода HDMI, таким образом, изображение выводится синхронно на два HDTV-дисплея
• Переключение между каналами и окнами без срывов сигнала
• Функции увеличения и уменьшения изображения каждого из 4-х каналов входного сигнала, изображения могут быть наложены друг на друга
• Возможность отображения сигнала в мультиэкранном режиме, режиме PiP («картинка-в-картинке») и PoP («картинка-вне-картинки»)
• Управление непосредственно с передней панели, через интерфейс RS-232 и экранное меню (OSD), по ИК (комплектуется пультом ДУ)

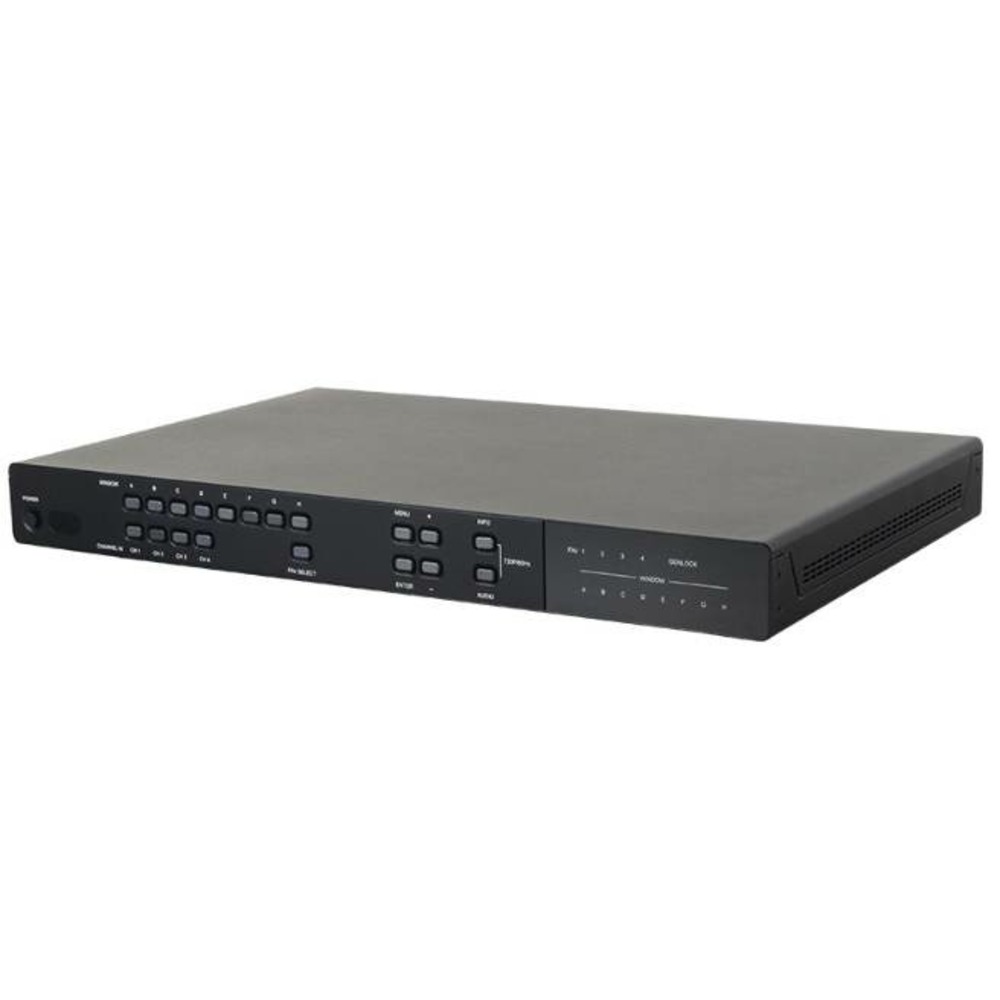

• Эффекты затухания, хромакей, возможность зеркального отражения и поворота изображения (на 90° влево-вправо и на 180° вверх-вниз)
• 8 запрограммированных производителем «горячих» кнопок для быстрого вызова предустановленных раскладок окон с передней панели + 4 назначаемых пользователем кнопки для «избранных» предустановок
• Графический web-интерфейс для быстрой и легкой конфигурации прибора буквально в несколько кликов
• Монтируется в 19″ стойку

Технические характеристики

Технические характеристики являются предварительными и могут быть изменены производителем без дополнительного уведомления.

В комплекте

• Видеопроцессор CDPS-4S2HSS – 1 шт.
• Инфракрасный пульт ДУ (CR-124) – 1 шт.
• Блок питания (12 В, 3 А) – 1 шт.
• Набор уголков для монтажа в стойку – 1 шт.
• Руководство пользователя

Сферы применения

• Студии телевещания
• Системы видеонаблюдения
• Ситуационные центры, диспетчерские, пункты управления
• Публичная трансляция рекламных роликов
• Удлинение сигналов SDI
