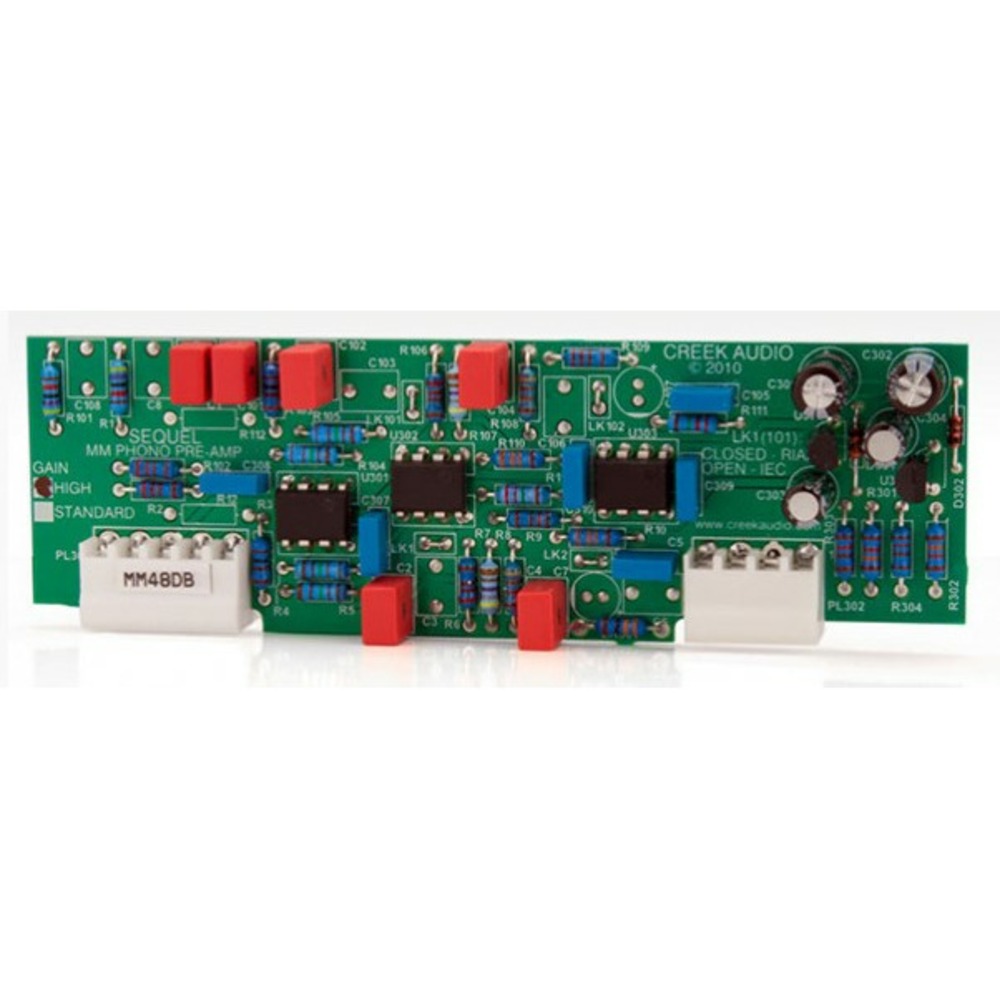

Фонокорректор Creek Sequel 48 mk2 MM/MC

Модули фонокорректоров, согласующиеся с широким спектром моделей головок MM и MC. Могут добавляться в интегральные усилители последних моделей Creek – Evolution 2, Evolution 5350 и Destiny 2.

Модули вставляются в соответствующие слоты внутри корпуса усилителя, при этом вход AUX становится входом Phono. Установка модулей производится дилером.

Переключение MM-MC для модулей Sequel не предусмотрено, поэтому для конкретного типа головки должен выбираться определенный модуль. При установленном модуле фонокорректора и соответствующем выбранном входе на дисплее Evolution 2 появляется сообщение Disc.

Схема двухкаскадная, на малошумящих операционных усилителях. Звено пассивной RIAA- коррекции с постоянной времени 75 мкс установлена за первым каскадом, связь с вторым каскадом гальваническая.

Отдельная следящая схема обеспечивает отсутствие постоянного смещения на выходе и подавляет инфранизкие частоты до 1 Гц. Рокот-фильтр отсутствует. Второй каскад усиливает сигнал на 40 дБ. Звено RIAA-коррекции с постоянными времени 318 и 3180 мкс встроено в цепь отрицательной обратной связи и выполнена на высококачественных пассивных компонентах с малыми допусками номиналов.

Схема питается от шины питания интегрального усилителя, но имеет собственные интегральные стабилизаторы LM317 / LM337, с которых снимается двухполярное напряжение ± 15 В. Стабилизаторы отсекают шумы от усилителя и обеспечивают максимальную перегрузочную способность.
