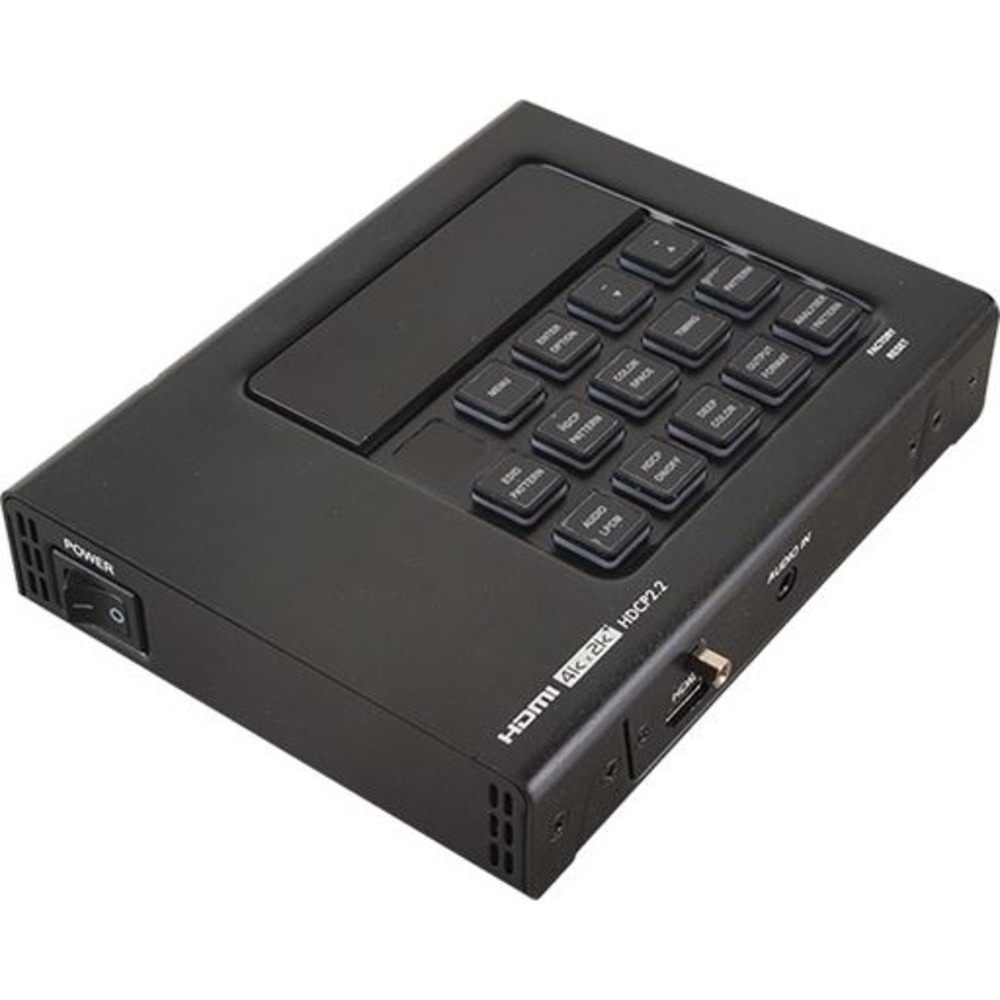

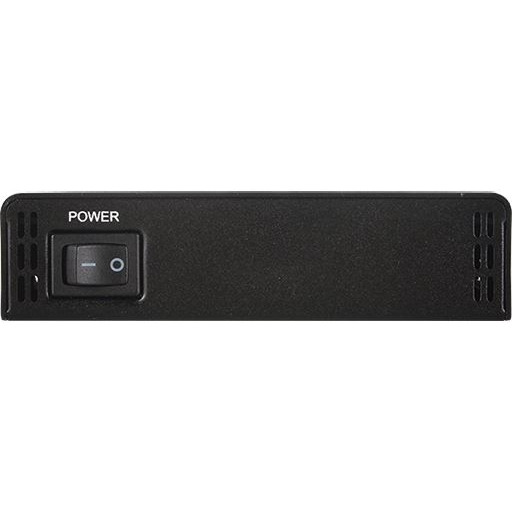

Генератор тестовых сигналов, синхросигналов Cypress CPHD-V4

CPHD-V4 – генератор тестовых сигналов для интерфейса HDMI разрешением до 4096x2160p c поддержкой HDCP 1.4, 2.2 и EDID, сигналов интерфейса VGA разрешением до 1920x1200p и сигналов DVI до 2048x1080p. Устройство позволяет эмбеддирование и деэмбеддирование аудио (2х miniJack 3,5 мм), он является также анализатором HDMI-сигнала. Обладает крайне богатым функционалом для анализа и мониторинга AV-сигналов (в т.ч. HDCP / EDID / SCDC). Генерирует тестовые сигналы в 87 различных разрешениях, имеется 56 настроечных таблиц. Также возможна генерация до восьми каналов звука LPCM с различной частотой. Управление осуществляется по ИК, RS-232 и IP.

• Поддерживает сигналы HDMI 2.0 до 4K, 60 Гц (4:4:4) включительно, совместимость с DVI 1.0
• Удовлетворяет требованиям HDCP 1.4 и 2.2
• Анализ сигнального тракта источник-дисплей, пакетов данных HDMI
• Управление и проверка на соответствие требованиям HDCP 1.4 и 2.2
• Встроенный эмулятор EDID, анализ данных EDID, в том числе SCDC (Status & Control Data Channel)
• Анализ входных аудиосигналов
• Сквозная передачи сигналов с HDR (High Dynamic Range) и анализ таких сигналов

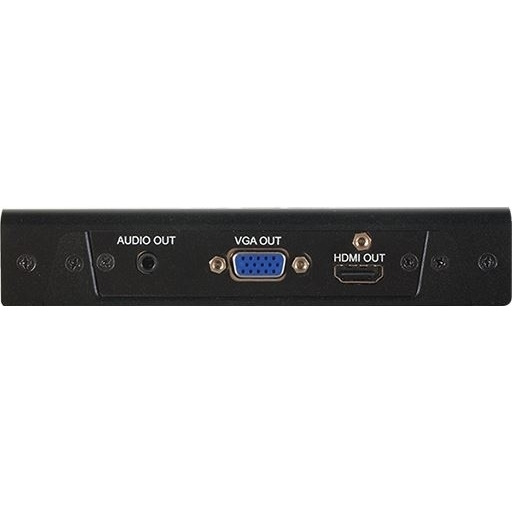

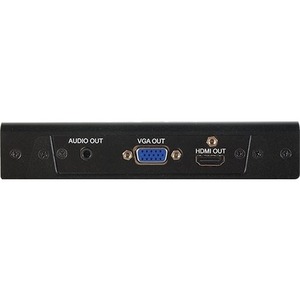

• Генерирует выходные видеосигналы в форматах HDMI и VGA (только RGBHV, форматы YUV, RGBS, RGsB не поддерживаются)
• Генерирует сигналы HDMI до 18 Гбит/с (4096×2160/60, 4:4:4, 24 бита)
• 87 выходных разрешений в режиме генератора (с учетом вариантов кадровой частоты): от 640×350p85 до 4096×2160p60, 4:4:4, 24 бита (до 2048×1080p60 для DVI и до 1920×1200p60 для VGA)
• Доступная сквозная передача входного сигнала без изменений в режиме анализатора
• Выход VGA недоступен в режиме анализатора
• 56 настроечных таблиц и изображений, в том числе анимированных
• Возможна загрузка двух пользовательских тестовых таблиц в разрешениях 640×480 и 1920×1080 (RGB, 24 бита, формат bitmap)

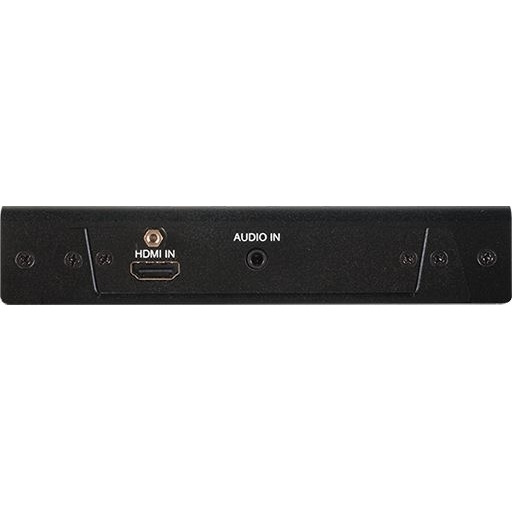

• Входной и выходной порты аналогового стереофонического аудиосигнала
• Генерирует до 8 каналов синусоидального сигнала в формате LPCM с частотой до 96 кГц, до 2 каналов с частотой 192 кГц

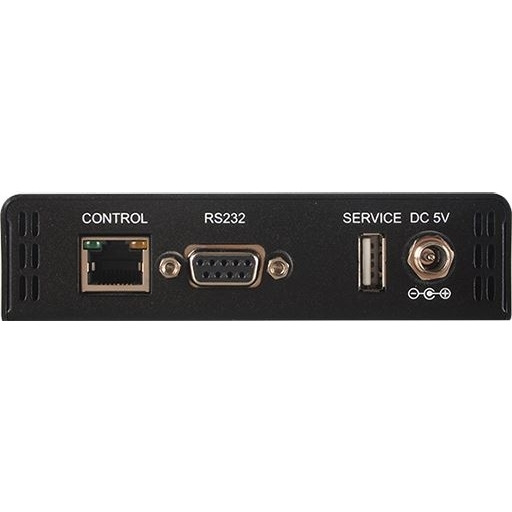

• Управление с лицевой панели, при помощи пульта ДУ, по интерфейсу RS-232 и протоколу Telnet
• OLED-дисплей для мониторинга системы в режиме реального времени
• Подробное экранное меню для настройки и вывода системной информации
• Обновление прошивки и тестовых страниц по USB
• Портативный прибор в компактном корпусе

Сфера применения

• Многофункциональный прибор для инсталлятора или интегратора
• Тестирование источников HDMI и дисплеев
• Идентификация ошибок UHD-системы/SCDC
• Пусконаладочные работы оборудования сторонних производителей
• Считывание, редактирование и запись EDID-данных
• Проверка и обеспечение совместимости версий HDCP
• R&D и тестирование
