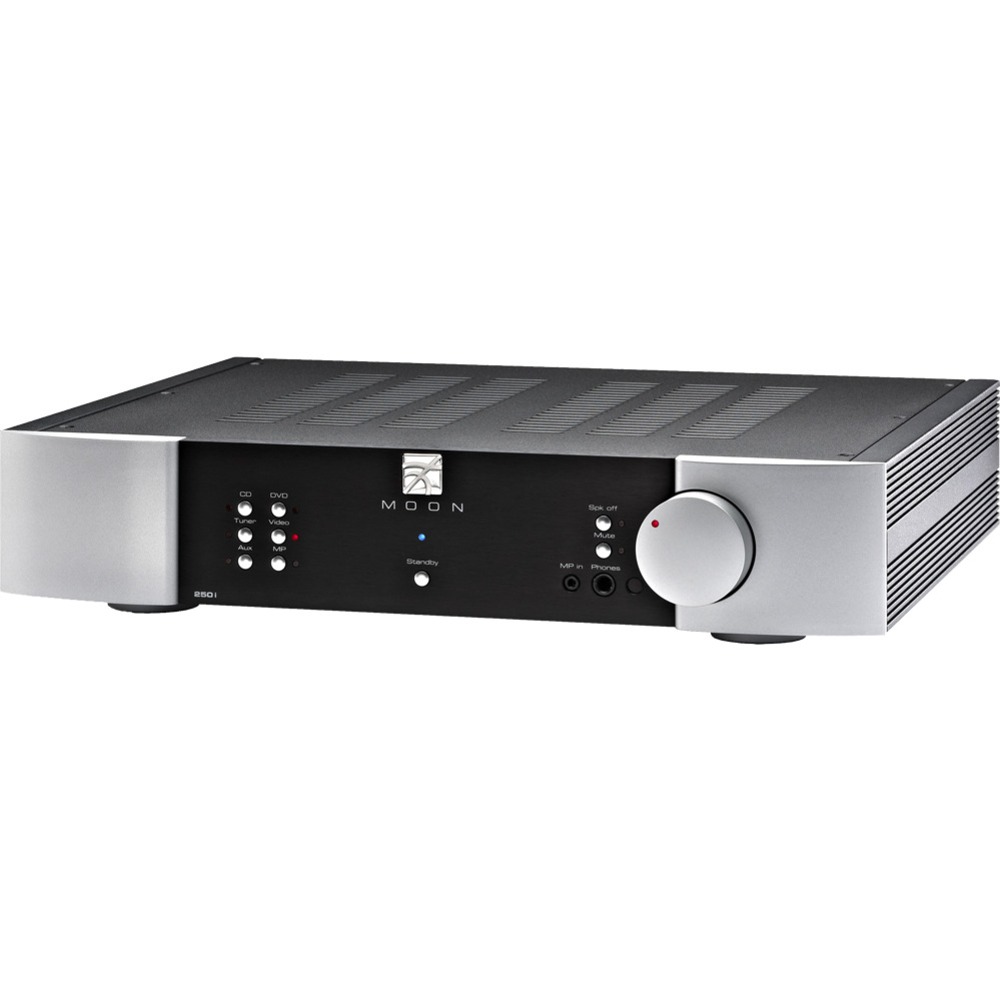

Интегральный усилитель SIMaudio Moon NEO 250i (Black/Silver)

Усилитель MOON Neo 250i обладает высокой универсальностью, имеет мощное сбалансированное звучание и предлагает покупателю отличное соотношение цена/качество. Стильная внешность сочетается с традиционно высоким качеством изготовления, которым отличаются все продукты канадской компании. Помимо прочего, высочайшие производственные стандарты, которых придерживаются в компании MOON, позволяют обеспечить высочайшую надежность работы и стабильность характеристик на долгие годы.

·         Источник питания с тороидальным трансформатором, изготовленным на заказ

·         6 линейных входов, в том числе и фронтальный мини-джек 1/8” для подключения медиаплееров

·         Разъем для наушников 1/4" на фронтальной панели

·         Фирменная технология биполярных выходных транзисторов MOON (MOON Bipolar output transistors) с исключительно линейной характеристикой усиления благодаря которой удается получить улучшенное воспроизведение баса и более точное звучание

·         Работа в классе А на мощности до 5 Вт

·         Конструкция без ребер охлаждения – алюминиевый корпус используется для равномерного распределения и рассеяния тепла

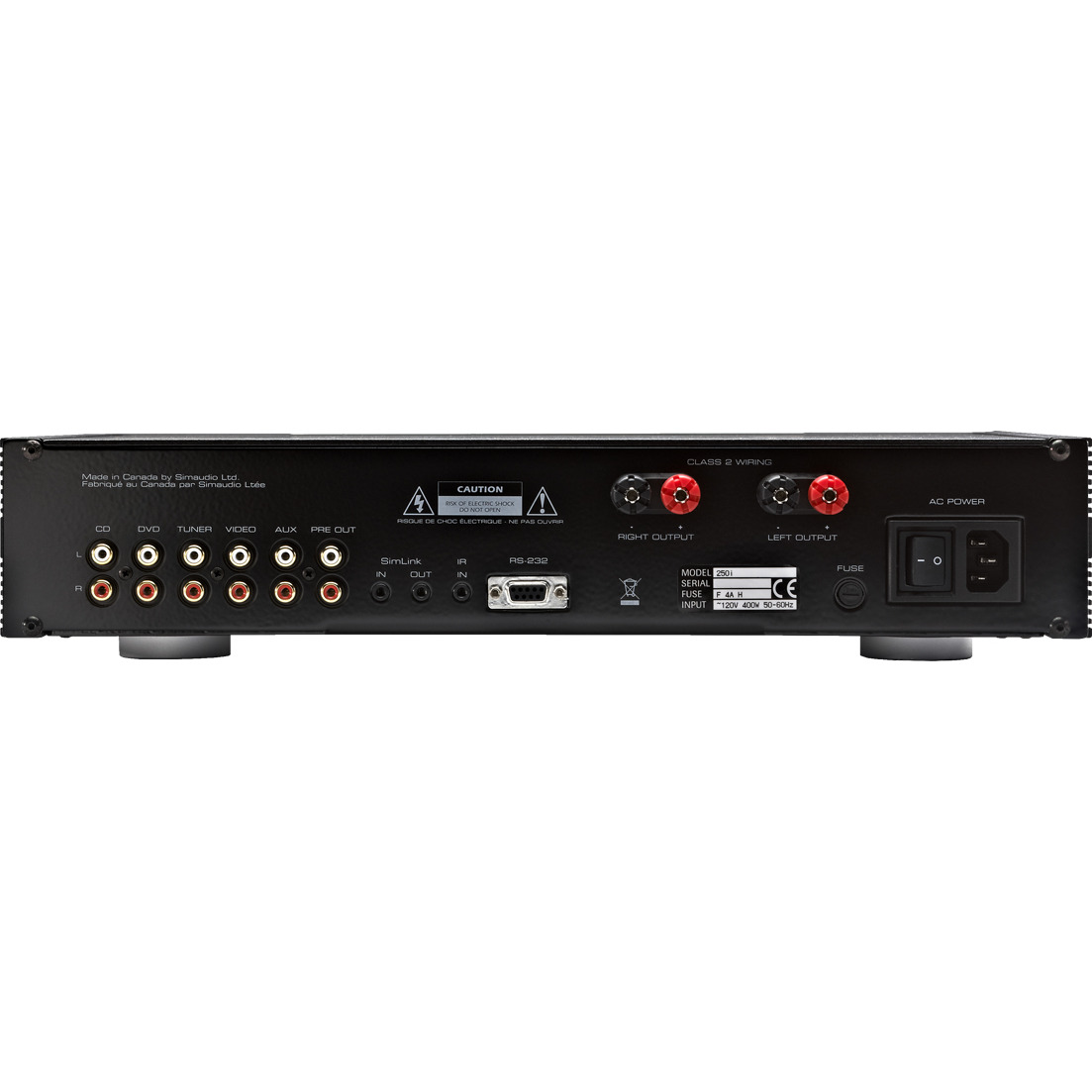

·         Порт RS-232 для двухсторонней связи и апдейта прошивки

·         ИК-вход для внешнего управления

·         Вход контроллера SimLink для 2-сторонней связи с совместимыми компонентами MOON

·         Жесткая конструкция шасси для минимизации внешних вибраций

·         Тщательно отобранные компоненты аудиофильского класса

·         Низкая рабочая температура для очень длительного срока службы

Технологии усилителей MOON

Биполярные транзисторы MOON

• Более широкая полоса частот

Черная кривая на графике (внизу) представляет собой амплитудно-частотную характеристику усилителя MOON, в котором применяется контур связи по постоянному току. Хорошо видно, что эта характеристика – практически плоская во всем слышимом диапазоне частот и даже за его пределами. В свою очередь красная АЧХ традиционного усилителя со связью по переменному току далека от идеала – мы видим заметные «провалы» как в верхней, так и в нижней частях слышимого частотного диапазона.

Тороидальный трансформатор с очень жесткой стабилизацией

Высокий Демпинг-фактор

Выходные секции всех усилителей мощности MOON характеризуются высоким демпинг-фактором, который гарантирует исключительный контроль за перемещением диффузора акустической системы. Это позволяет избежать чрезмерно больших ходов диффузора, а также его нежелательных остаточных колебаний. Высокий демпинг фактор также делает усилитель гораздо менее чувствительным к качеству и длине подключенных акустических кабелей.





Очень важный момент заключается в том, что для передачи музыкальной информации на частотах ниже 400 Гц усилителю требуется гораздо более высокая мощность. Усилителям с низким демпинг-фактором (и соответственно с высоким выходным импедансом) гораздо сложнее обеспечить необходимое количество энергии в НЧ-диапазоне:





Большинство усилителей мощности, представленных на рынке, обладают демпинг фактором с величиной порядка 200 (красная линия на графике внизу). Усилители MOON обладают очень низким выходным импедансом (как правило, менее 0,01 Ом), а следовательно их демпинг-фактор достигает величины более 800 в крайне важном частотном диапазоне до 400 Гц.





Технология Advanced Renaissance Circuitry (Запатентованная технология Simaudio Ltd.)

Данная технология, известная также как технология "Zero Global Feedback" или «Без общей обратной связи» впервые была представлена в усилителе мощности MOON W-5 в 1998 году. Отсутствие цепей коррекции аудиосигнала позволяет сделать усилитель очень быстрым. Кроме того, конструкция усилителей Simaudio позволяет им прекрасно работать при подключении к сложной нагрузке, что, естественно, сказывается на качестве воспроизведения самым положительным образом.

  В данном разделе обсуждаются различные технологии, как принадлежащие компании Simaudio, так и широко распространенные, которые можно встретить в различных компонентах Simaudio MOON – CD-проигрывателях, предусилителях, усилителях мощности и интегрированных усилителях.

  Тороидальные трансформаторы изготовленные на заказ

  Специалисты Simaudio уверены в том, что источник питания должен иметь великолепное, а не просто хорошее или достаточное качество. Очень часто в технических дискуссиях об усилителях игнорируется одно важное обстоятельство, на которое в Simaudio обращают самое пристальное внимание, а именно фактор стабилизации трансформатора или нестабильность выходных параметров в зависимости от выходной нагрузки. Практически все аудиофилы интересуются мощностью трансформаторов при сравнении различных усилителей. Надо сказать, что разница между 500 ВА и 1000 ВА сама по себе практически не имеет значения – важной является нестабильность вольтамперной характеристики трансформатора. Simaudio использует тороидальные трансформаторы с фактором стабилизации, варьирующимся от 3 до 6 %. В идеале хотелось бы иметь значение 0%, но это недостижимо в реальной жизни. В случае применения полностью стабилизированного источника питания можно добиться лучших значений фактора стабилизации, но применение подобных источников существенно увеличит стоимость и размеры аудиокомпонента. В аудиоаппаратуре обычно применяются трансформаторы со значениями фактора стабилизации доходящими до 20 %.

  В трансформаторах происходит множество потерь, которые приводят к ухудшению качества работы аудиокомпонента. К сожалению, большинство производителей high-end аппаратуры достаточно слабо разбираются в конструкции трансформаторов и просто заказывают их сторонним производителям, специфицируя мощность, напряжения работы и иногда качество стабилизации. Результатом этого становится то, что мы видим в большинстве аудио компонентов – низкую эффективность, плохой фактор стабилизации, высокие тепловые потери, высокие потери из-за вихревых токов, вибрация и высокие магнитные потери. Все эти неприятные явления отражаются на качестве аудиосигнала, ухудшая чистоту воспроизведения музыки.

  Качество металла, который используется в сердечнике трансформатора, также оказывает значительное влияние на характер звучания аудио усилителя. Существует специальный «М» рейтинг, определяющий качество используемой стали. Рейтинг «M1» свидетельствует о том, что сталь имеет высочайшее качество. В сердечниках трансформаторов Simaudio используется сталь, превосходящая по качеству сталь «М1». Это сталь высочайшего качества из Японии, которая очень медленно прокатывается с исключительной точностью, обладает высочайшей химической чистотой и минимальными потерями. Конструкция трансформаторов позволяет добиться меньшей плотности магнитного потока, чем в обычных моделях, а следовательно снизить чувствительность к воздействию электромагнитных помех. Более того, используя для производства сердечника уникальный процесс под названием «вакуум-нагнетательная пропитка» нам удается снизить его микровибрации, которые оказывают негативное влияние на чистоту звучания.

  Эти трансформаторы, изготовленные по специальному заказу, работают при очень низкой температуре (аналогичной температуре окружающих компонентов), не выходя из штатного режима за счет высоких рабочих характеристик. В них практически отсутствуют вибрации и, конечно, они обладают исключительной стабилизацией. Результатом применения этих трансформаторов являются отличные электрические и звуковые характеристики и длительный срок службы.

  Независимая Индуктивная Фильтрация Постоянного Тока (фирменная технология Simaudio)

  Данная технология, которую мы обычно называем i²DCf представляет собой уникальный тип стабилизации напряжения постоянного тока, который был разработан инженерами Simaudio для серии компонентов Evolution, а затем применялся в ряде моделей серии Classic.

  Один каскад i²DCf представляет собой уникальную специализированную схему. Она позволяет устранить все электрические всплески, порождаемые постоянным электросигналом, питающим электронные компоненты, и присутствующие в аудиосигналах, а также изолирует эти компоненты друг от друга. Например, СD-проигрыватель MOON Andromeda CD Player и предусилитель MOON P-8 Preamplifier имеют 56 и 40 отдельных каскадов i²DCf соответственно. Ниже приведен пример аналоговой секции CD-проигрывателя MOON SuperNova с 16 каскадами (по 8 каскадов в каждом канале). Схемы i²DCf применяются даже в компонентах серии MOON, например, в предусилителе MOON P5.3 SE и фонокорректоре MOON 310LP.

  Данная уникальная схема стабилизации напряжения позволяет добиться лучшей фильтрации шумов, значительно снизить ОГИ, улучшить разделение каналов, снизить перекрестные искажения, понизить уровень джиттера в CD-проигрывателях и обеспечить более однородное значение постоянного тока по всей схеме аппарата. Ниже приведены 2 графика, позволяющие провести наглядное сравнение.:

  Аудио компонент, использующий i²DCf имеет существенно сниженный уровень шума, абсолютно тихий звуковой бэкграунд, реалистичную, 3-мерную звуковую сцену и превосходное согласование уровней каналов.

    Аудио компонент, не использующий схему i²DCf подвержен негативному влиянию неидеальной стабилизации напряжения. Это зачастую приводит к таким проблемам, как низкое соотношение сигнал/шум, увеличенные перекрестные искажения, высокий уровень джиттера в CD-плеерах и снижение реализма при передаче музыкального пространства.

  Абсолютный реализм ... полное впечатление того, что музыкальное представление происходит в вашей собственной комнате прослушивания ... ощущение, что ваша аудиосистема без малейшего напряжения работает сама по себе.

  Компоненты высочайшего качества

  Конструкция электрических схем является важнейшим фактором, определяющим качество звука, но при этом в них должны применяться компоненты максимально высокого качества.

  По часовой стрелке слева, сверху: выходные транзисторы с высоким током Motorola, слюдяные конденсаторы, согласованные двойные ПТУП транзисторы и полипропиленовые конденсаторы Wima.

  По часовой стрелке слева, сверху: аналоговые интегральные схемы поверхностного монтажа, конденсаторы, ЦАП и тонкопленочные резисторы.

  Применение этих деталей обеспечивает компонентам MOON длительный срок службы без ухудшения качества со временем... Звуковой почерк остается одинаковым на протяжении долгих-долгих лет.

  Низкая Рабочая Температура

  Все компоненты Simaudio MOON работают при температурах, значительно меньших, чем те, которые считаются нормальными для high-end аппаратуры. Благодаря этим невысоким температурам удается существенно снизить нагрузку на используемые высококачественные электронные компоненты. За счет этого увеличивается срок службы данных компонентов, а следовательно растет надежность и срок службы аппаратов в целом.

  4-Слойные печатные платы с токопроводящими дорожками из чистой меди

  Все предусилители, CD-проигрыватели и DAC/CD-транспорты MOON Evolution используют основную печатную аудио плату, состоящую из 4 раздельных слоев, в каждом из которых используются токопроводящие дорожки из чистой меди. Эти четыре слоя имеют следующую структуру: Правый и левый аудиоканалы занимают первый и третий слои соответственно, на втором слое расположена земляная шина, а нижний слой отведен под схемы питания. Преимуществами такой конструкции является более эффективное заземление, схема питания с исключительно низким импедансом, а также очень короткий путь прохождения сигнала.

  Снижение длины путей прохождения сигнала позволяет получить более точное звучание, снизить возможные потери сигнала и значительно улучшить соотношение сигнал/шум. Токопроводящие дорожки из чистой меди снижают величину импеданса, а следовательно устраняют окраску звучания, которая может появляться за счет влияния печатной платы.

  Все усилители мощности и некоторые интегрированные усилители серии MOON Evolution оснащаются каскадами усиления, которые монтируются на 4-слойной печатной плате с использованием токопроводящих дорожек из чистой меди. Такая 4-слойная топология значительно снижает физические размеры схемы и позволяет реализовать эффективное заземление. При этом измеренный импеданс снижается радикальным образом, что приводит к снижению уровня шума и звуковой окраски. Также существенное и крайне положительное влияние на детальность звучания, потери сигнала и уровень шума оказывает снижение длины пути прохождения сигнала.

  Благодаря уменьшенным размерам каждый каскад усиления может монтироваться непосредственно к соответствующей плате выходного каскада, что позволяет дополнительно снизить длину пути прохождения сигнала в схеме усиления и является ключевым аспектом в конструкции фирменной топологии Lynx для усилителей

  В отличие от плат предусилителей, 4-слойные платы дисковых плееров и транспортов не несут на себе электронных деталей поверхностного монтажа, также здесь нет специального выделения слоев платы под конкретную задачу. 4-слойные платы применяются здесь для снижения физических размеров, снижения длины пути прохождения сигнала и улучшения эффективности заземления.

  Источники питания с завышенными характеристиками

  При использовании обычного источника питания с ростом потребления тока максимальное доступное напряжение падает. Источник питания с завышенными характеристиками, который используется во всех продуктах MOON, позволяет добиться того, что напряжение при росте потребления тока падает совсем незначительно. За счет этого достигается значительное улучшение качества работы.

  Значительные резервы мощности обеспечивают легкое и непринужденное звучание.

  Исключительно прочная конструкция шасси из прессованного алюминия

  Серьезное внимание в аппаратах Simaudio уделяется механической изоляции, материалам, используемым в конструкции шасси и снижению вибраций. Это позволяет улучшить разрешение и точность передачи деталей, а также устранить окраску исходного музыкального сигнала. К примеру, специальные конусы призваны снизить поверхность контакта, а специальные треугольные опоры обеспечивают надежную опору для тяжелого шасси. Все это обеспечивает отличную механическую развязку и снижение негативного влияния внешних вибраций на качество звучания.

  Высочайшая точность механической сборки шасси из прессованного алюминия с минимальными конструктивными допусками позволяет существенно снизить механические резонансы, а следовательно получить неокрашенное звучание. Кроме того, алюминий не подвержен коррозии и обеспечивает отличную защиту от радиоизлучения электромагнитных помех, которые являются основными причинами ухудшения качества аудио сигнала.

  SimLink™ (Запатентованная технология Simaudio Ltd.)

  Этот фирменный протокол обеспечивает связь между компонентами MOON, позволяя управлять функциями нескольких компонентов. Например, при переводе одного компонента в спящий режим, все остальные подключенные к нему компоненты также перейдут в этот режим. Аналогично, при регулировке уровня яркости цифрового дисплея одного компонента будет осуществлена автоматическая регулировка яркости других подключенных компонентов. Короче говоря, SimLink™ служит для простоты использования системы.

  Большинство компонентов MOON обладают и дополнительными коммуникационными возможностями. Порт RS-232 позволяет реализовать 2-стороннее управление с обратной связью, а также служит для модернизации ПО. Дополнительно компоненты оснащаются входами ИК-сигнала.

  Балансная Дифференциальная Аудио Схема

  При использовании небалансной коммутации аудиосигнал по обоим проводам – центральному и экранирующему (или проводу заземления). Любой шум, который наводится в данном интерконнекторе расположенными рядом источниками магнитного поля (например, сетевыми кабелями) будут воспроизводиться усилителем и акустическими системами. При балансной же коммутации используется 3 отдельных проводника – один для земли и два – для сигнала. Сигналы в этих кабелях – одинаковые, но один из них сдвинут по фазе на 180 градусов относительно другого. На самом деле аудио информация не передается ни в одном из этих двух сигналов – значение имеет разница напряжения между ними. Когда два этих инвертированных сигнала балансной линии попадают на дифференциальный усилитель мощности (например, MOON W-7, W-7M, W-8), то шум, наведенный в интерконнекторе, будет устранен, поскольку дифференциальная схема усиливает только разницу между двумя этими сигналами. Шум же при балансном соединении – одинаковый в обоих проводниках и следовательно будет удален.

  Балансная дифференциальная аудио схема является эффективной только при правильном применении. Это означает, что схемы должны быть абсолютно идентичны – являться зеркальным отражением друг друга и использовать абсолютно одинаковые электронные компоненты с минимальными допусками для работы с двумя различными фазами аудио сигнала. Данное решение является достаточно дорогостоящим, но оно стоит потраченных усилий, поскольку в его результате удается получить улучшенный динамический диапазон, запас мощности, лучшее соотношение сигнал/шум и гораздо лучшее разрешение.

  Цепь прохождения сигнала без конденсаторов

  Аудио контуры без конденсаторов (или так называемые контуры со связью по постоянному току), как правило, обеспечивают более высокое качество звучания. Конденсаторы в цепи прохождения сигнала оказывают наиболее пагубное влияние в плане окраски звучания. Кроме того, в отсутствие конденсаторов можно получить большее количество звуковой информации на низких частотах. В то же время такие схемы сильно подвержены влиянию искажений от подключенных к ним компонентов. Таким образом, для качественной работы контура со связью по постоянному току необходима серьезная защита. Еще одним доводом в пользу отказа от использования конденсаторов является то, что даже лучшие из них, обладающие минимальными допусками, будут менять свои характеристики со временем, а следовательно будет меняться и характер звучания всего компонента.

  Пожалуйста, обратитесь к разделу «Конструкция усилителей со связью по постоянному току» в обучающем материале «Технологии усилителей», в котором приведены более детальные примеры того, какое влияние оказывают конденсаторы в цепи прохождения аудиосигнала.

  Разводка проводом с тефлоновой изоляцией

  Тефлоновая изоляция практически не чувствительна к длительному воздействию окружающей среды, тефлон обладает очень низкой диэлектрической константой и является превосходным изолятором, защищающим от воздействия тепла, жидкостей и высокого напряжения. Данный тип изоляции также позволяет сохранить постоянные низкие значения сопротивления и емкости в течение продолжительного времени, что позволяет сохранять фирменный звуковой почерк аппарата на протяжении долгих лет.
