Кейс для педали эффектов AMT PB-3

PB-3 Педалборд платформа для девайсов серии Bricks, AMT Electronics

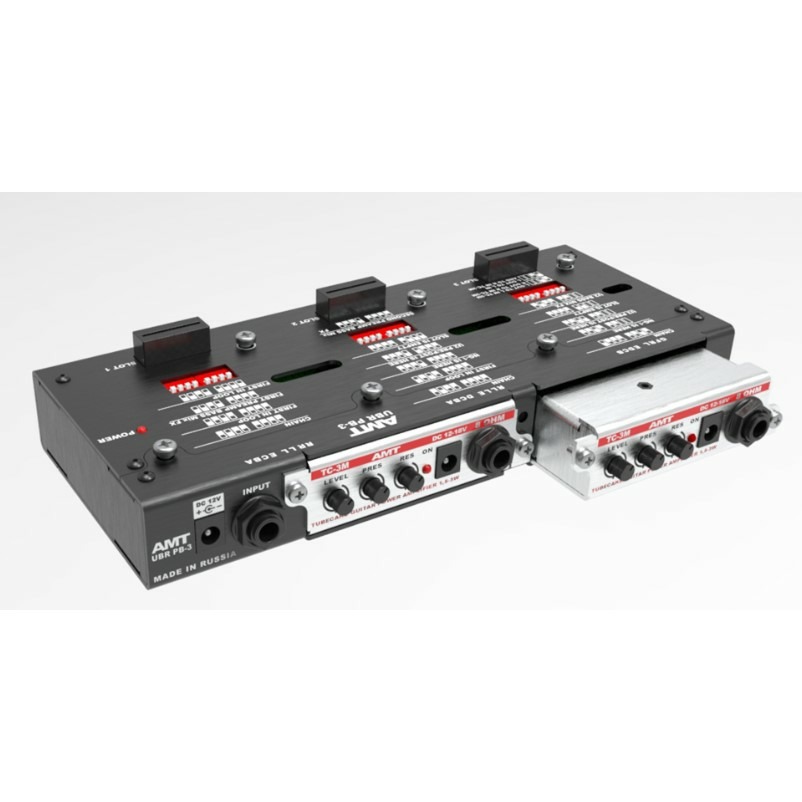

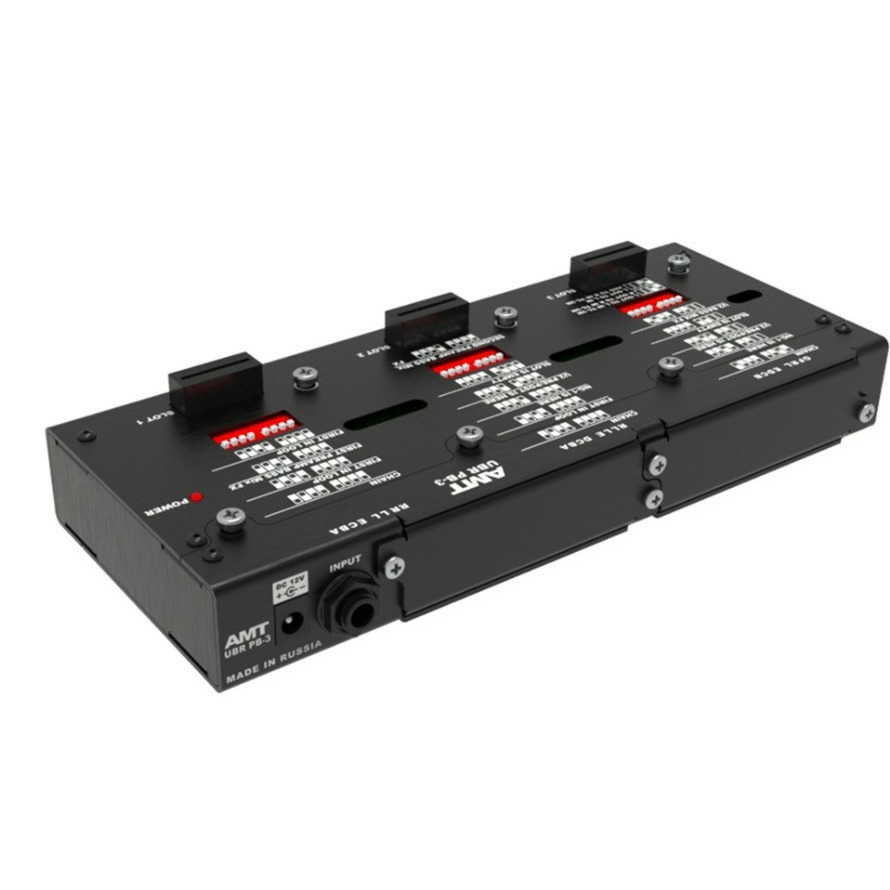

PB-3 — это платформа-педалборд для размещения любых 3-х устройств серии AMT Bricks.
Дополнительно в педалборд могут быть встроены также два гитарных усилителя AMT TC-3M (Tube Cake 3W), что позволяет подключать гитарные кабинеты непосредственно к PB-3.

ПРИМЕЧАНИЕ: гитарные усилители AMT TC-3 и приборы серии Bricks в комплект поставки педалборда не входят и приобретаются отдельно.

Минимальный импеданс нагрузки усилителя составляет 8 Ом.
Схема коммутации педалборда подразумевает совместную работу различных устройств серии AMT Bricks.
При этом, для увеличения числа таких используемых совместно устройств, несколько (два и более) педалбордов PB-3 могут быть объединены между собой.
В составе педалборда PB-3 могут использоваться различные устройства серии AMT Bricks. Поскольку девайсы AMT Bricks имеют разный функционал, требуется предварительная коммутация цепей педалборда под выбранную архитектуру.

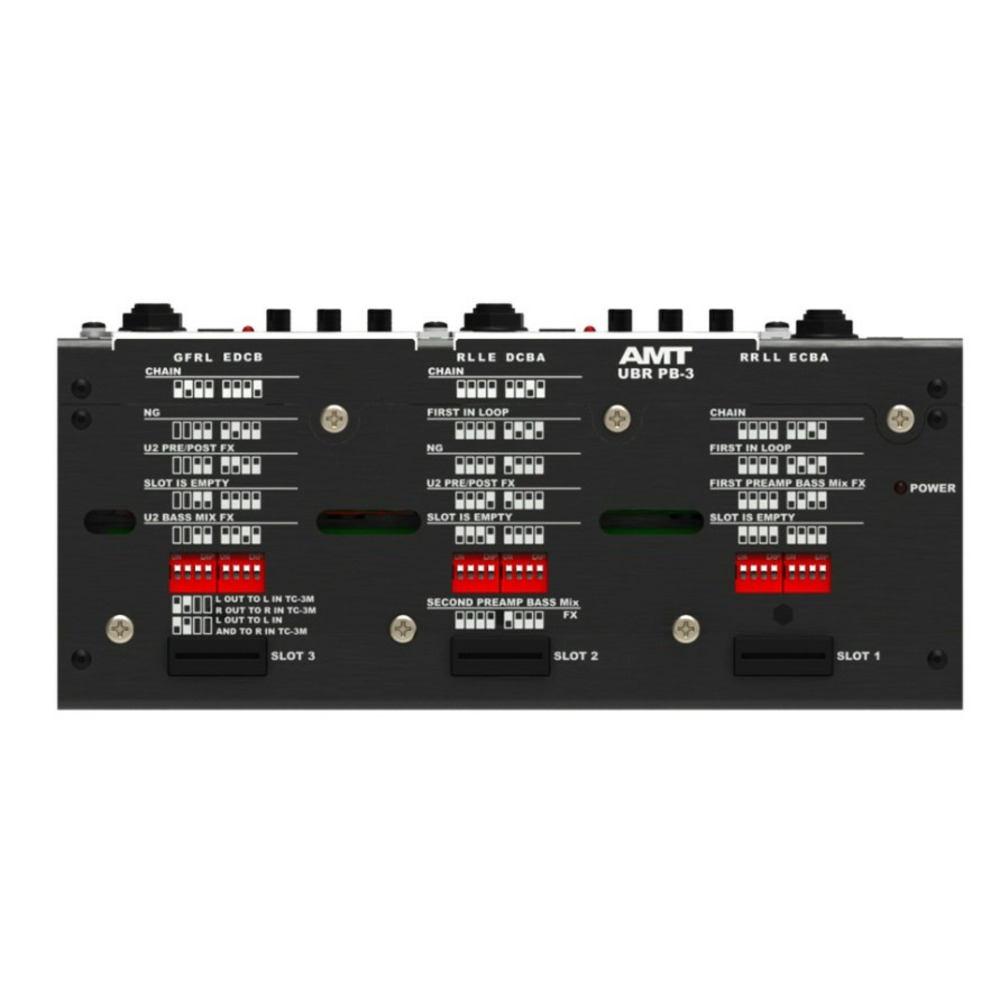

Предварительная коммутация осуществляется с помощью DIP-переключателей (которые расположены под посадочными местами устройств AMT Bricks) и кабелей TRS (3,5 mm) — TRS (3,5 mm) (аудио/aux кабель типа "стерео мини джек").
P.S. В схеме педалборда такие кабели TRS (3,5 mm) — TRS (3,5 mm) не используются для передачи аудио сигналов, а служат исключительно для взаимозависимого управления устройствами.
