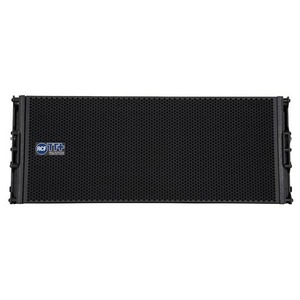

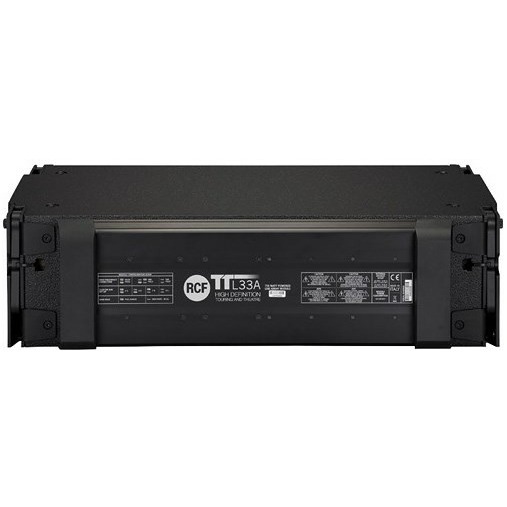

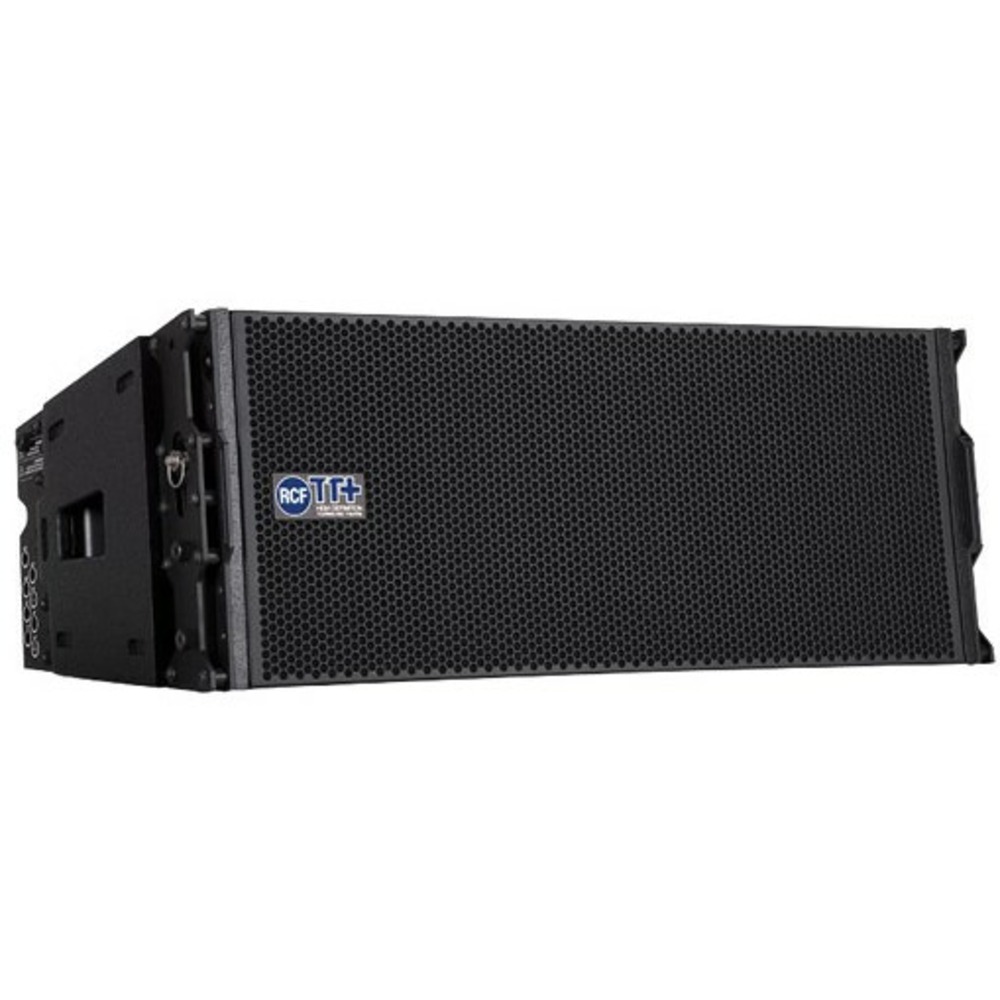

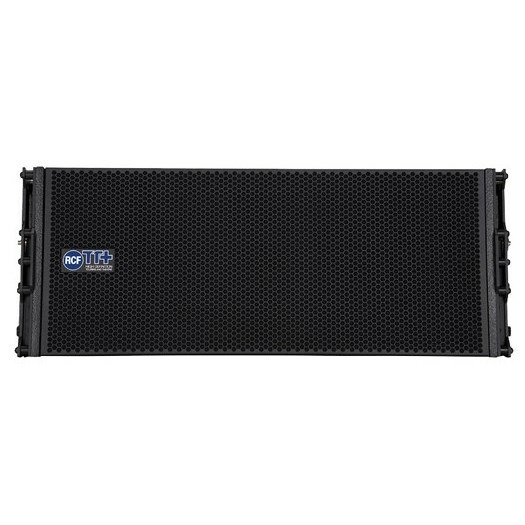

Линейный массив RCF TTL 33-A MKII

TTL33 -A Mk II от RCF — это полнодиапазонный ультракомпактный модуль линейного массива с широкой дисперсией для усиления звука в турах и театрах. Это трехполосная активная система с 2 x 8-дюймовыми вуферами neo с 64-мм звуковыми катушками в конфигурации с рупорной нагрузкой, 3 x 1-дюймовыми компрессионными драйверами neo с 37-миллиметровыми звуковыми катушками, титановым куполом в конфигурации рупорного массива. Каждый преобразователь был специально разработан для применения.

2 вуфера обеспечивают большой ход и относительно небольшой вес, среднечастотный диапазон имеет невероятно высокий BL для лучшего вокального присутствия, а конструкция компрессионного драйвера обеспечивает минимальное расстояние между горлами, чтобы избежать подавления ВЧ. Благодаря широкому использованию неодима и новой конструкции корзин общий вес 6 преобразователей составляет менее 8 кг.

Секция усилителя включает в себя модуль импульсного источника питания мощностью 750 Вт, модуль цифрового усилителя низкой частоты мощностью 500 Вт, модуль цифрового усилителя среднего диапазона мощностью 500 Вт, модуль цифрового усилителя высокой частоты мощностью 250 Вт и дополнительную шину конденсаторов, способную поддерживать напряжение для импульсных сигналов длительностью 100 мс. Общая доступная мощность блока питания составляет 750 Вт и может быть распределена на 3 секции оконечных усилителей. Каждая секция усилителя имеет очень высокую максимальную выходную мощность, чтобы обеспечить, при необходимости, максимальные выходные импульсы в определенном диапазоне частот.

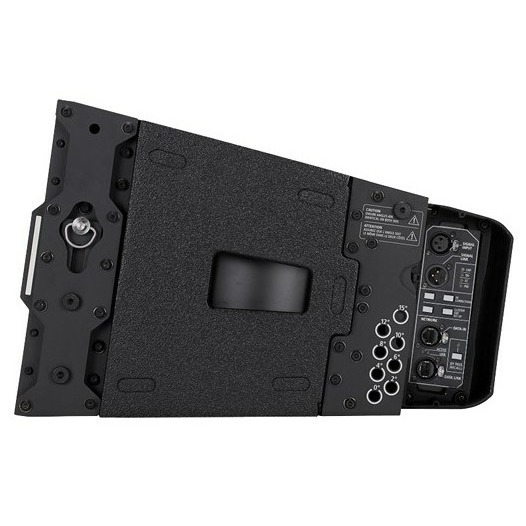

Усилитель TTL33-A II представляет собой продуманное многоканальное цифровое усиление, управляемое DSP. Плата аналоговых входов предлагает вход и выход XLR, переключатели управления размером кластера, переключатели коррекции высоких частот, переключатель обхода предварительно загруженных эквалайзеров (вызов памяти) и 4 светодиода состояния. Вход и выход Ethercon соединяют систему в гирляндной цепочке с системой мониторинга и управления RDNet из FOH. Процессор сигналов представляет собой 32-битный DSP с плавающей запятой, работающий на частоте 96 кГц. и отвечает за работу кроссовера, выравнивание, мягкие ограничители, ограничители RMS, сжатие больших сигналов и настраиваемые пресеты для 3-полосного усиления.

TTL33-A MKII оснащен специальной сетевой платой. Используя наш собственный протокол RDNet, можно контролировать все параметры системы, от входа до состояния каждого отдельного усилителя. Имея DSP на борту каждого кабинета, можно обращаться к каждому кабинету или группе кабинетов с определенными предустановками или модификациями параметров, таких как усиление, выравнивание или задержка, даже на лету. Протокол RDNet основан на коммуникационном протоколе RS-485, очень стабилен, и можно отправлять и получать данные по простому кабелю XLR.

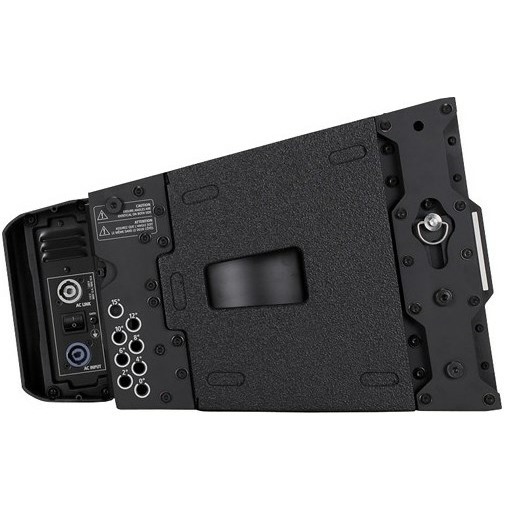

Панель переменного тока имеет входные/выходные разъемы Powercon и переключатель включения/выключения. Корпус изготовлен из морской балтийской березовой фанеры, покрытой высокостойкой эпоксидной краской. Механическая подвеска и система ориентации выполнены из стали, очень точны и относительно просты в использовании. Подвесная система напрямую связана с алюминиевыми боковинами шкафа. Система подвески рассчитана на коэффициент безопасности от 7 до 16 динамиков с каждой стороны.
