Панель управления для трансляции CVGaudio PW/EX-IN/W

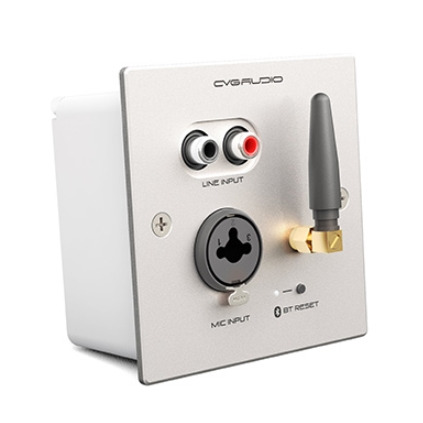

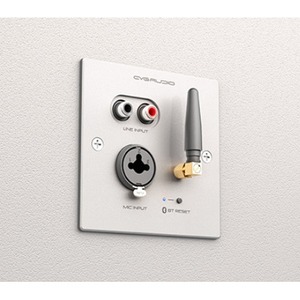

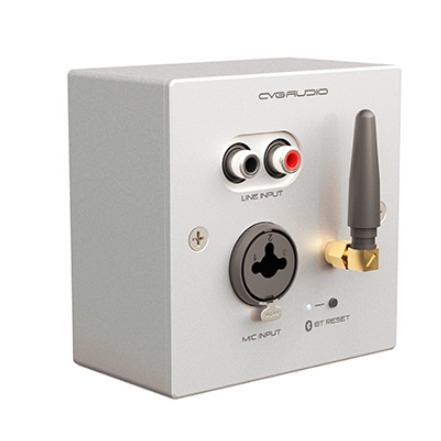

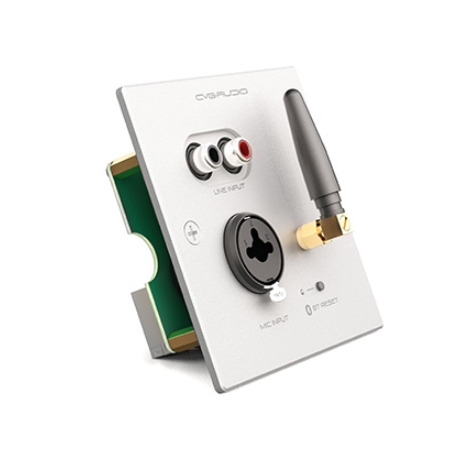

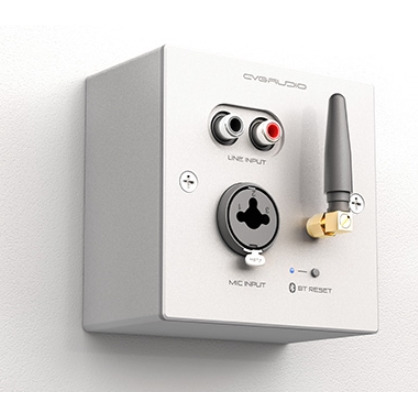

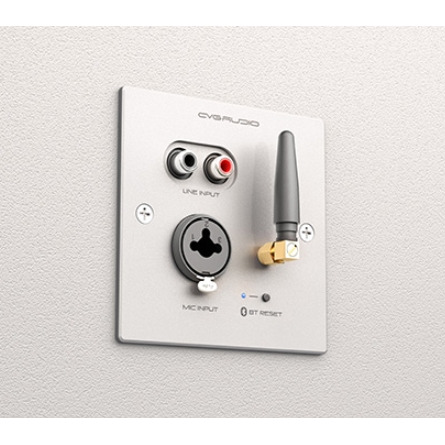

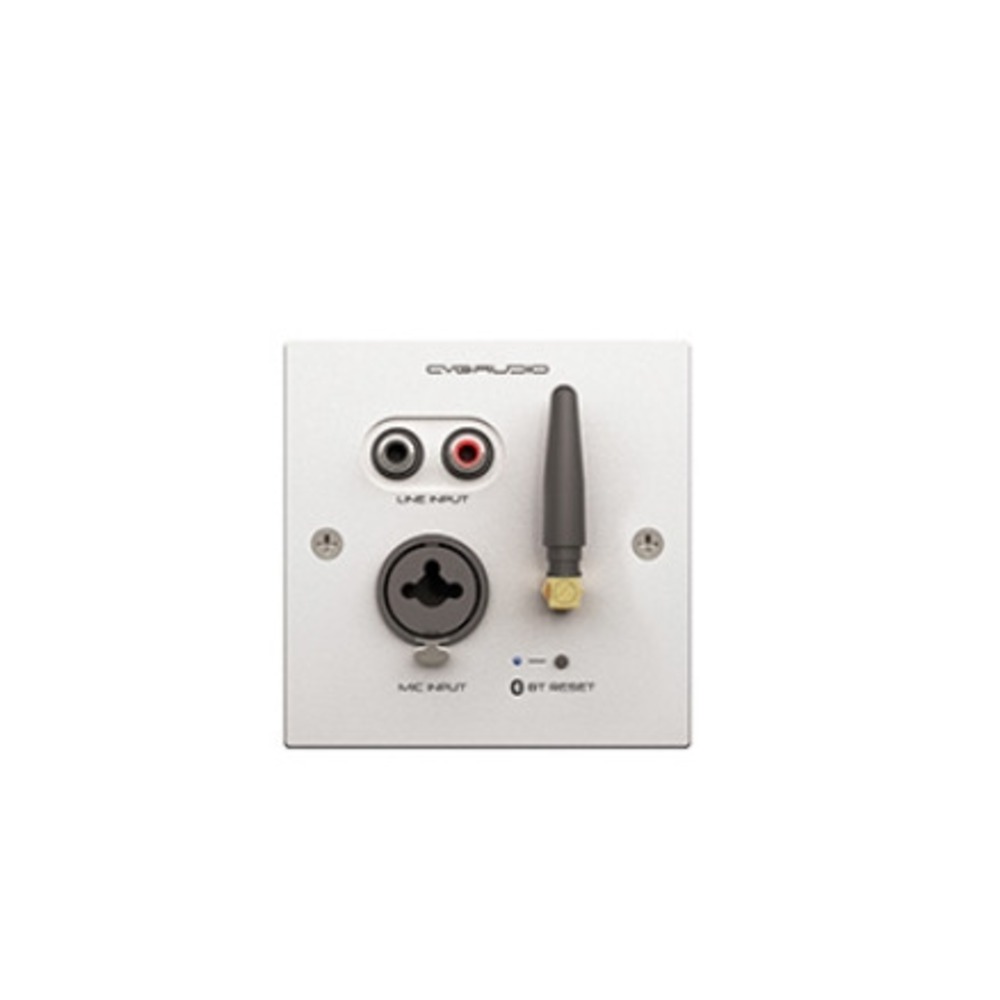

CVGAUDIO PW/EX-IN/W – универсальная настенная панель для удаленного проводного подключения балансного микрофона MIC IN на разъеме XLR(f), небалансного линейного сигнала LINE IN на разъемах 2хRCA и Bluetooth рессивера с внешней антенной для беспроводного подключения мобильных устройств. Выполнена из анодированного алюминия с матовым светлым покрытием. Данная модель используется когда требуется раздельная передача линейного (музыка) и микрофонного сигналов. При этом управление должно осуществляться с настенной панели CVGAUDIO ERC или мобильного приложения. Раздельная передача сигналов позволяет подключить их на разные каналы принимающего процессора (CVGAUDIO ZONER pro) и соответственно использовать различную звуковую обработку для музыки и микрофона.
Микрофонный вход имеет возможность активации фантомного питания для работы с конденсаторными и электретными микрофонами. Сигнал от источника, подключенного к линейному входу с помощью джамперов на задней стороне устройства может быть сконфигурирован и передан на удаленный матричный процессор CVGAUDIO ZONER-pro, предусилитель или микшерский пульт как стереофонический или корректно суммирован в монофонический. Высококачественный Bluetooth рессивер имеет внешнюю антенну и устойчиво работает в прямой видимости на удалении до 30-ти метров. Сигнал с Bluetooth суммируется с сигналом с линейного входа. Доступна глубокая настройка контроллера управления Bluetooth с возможностью редактирования имени, задания pin-кода для соединения, управления автоконнектом и так далее. Как правило в реальных инсталляциях CVGAUDIO PW/EX-IN/W устанавливается рядом зональным контроллером ERC-1 или ERC-2. Они соединяются интерфейсным кабелем и в этом случае программирование и детальная настройка Bluetooth может быть произведена с веб интерфейса ERC-1 / ERC-2. Также непосредственно с кнопок контроллера CVGAUDIO ERC-1/ERC-2 в этом случае можно управлять Bluetooth – например, сбросом текущего соединения. Фактически на кнопки контроллера может быть прописана любая из поддерживаемых Bluetooth модулем AT команд.
CVGAUDIO PW/EX-IN/W для передачи балансного аудио сигнала подключаеется к процессору CVGAUDIO ZONER-pro, MDSP-46, микшерскому пульту или усилителю мощности кабелем типа CAT5E / CAT6 или сигнальным балансным кабелем PROCAST cable BSC 3,2/16/0,12. Для передачи электропитания на панель можно использовать любой двужильный электрический кабель сечением от 2 х 0.5mm, в том числе можно использовать пару из кабеля CAT5E / CAT6 задействованного для передачи звука. Для питания используется опциональный блок питания 12V - 24V устанавливаемый со стороны принимающего устройства (матрицы, усилителя и так далее). Рекомендуемое максимальное удаление – 100 метров. Для кабельных трасс более 50 метров рекомендуем использовать питание 24V.
