Распределитель питания Canford 42-9465

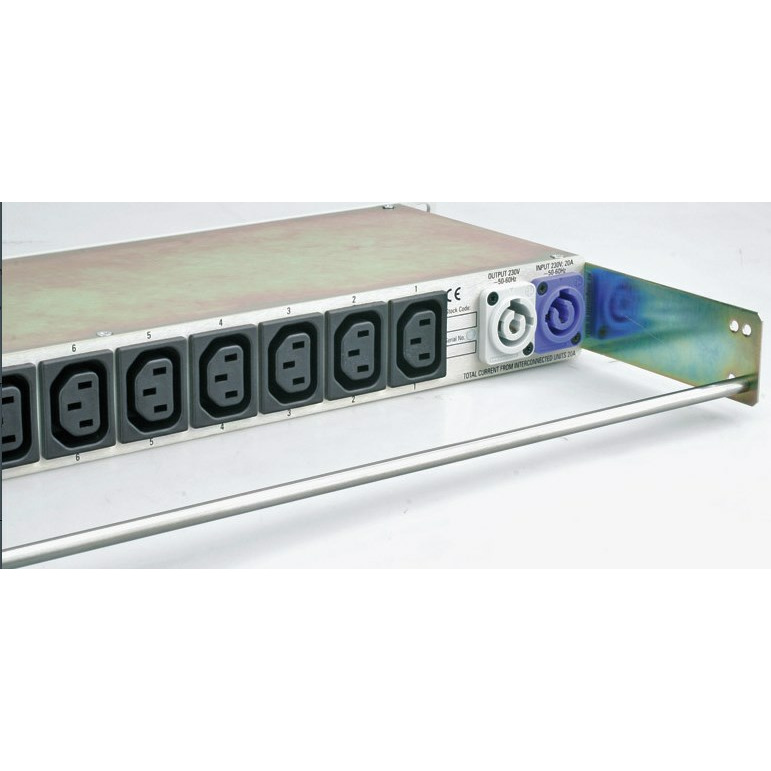

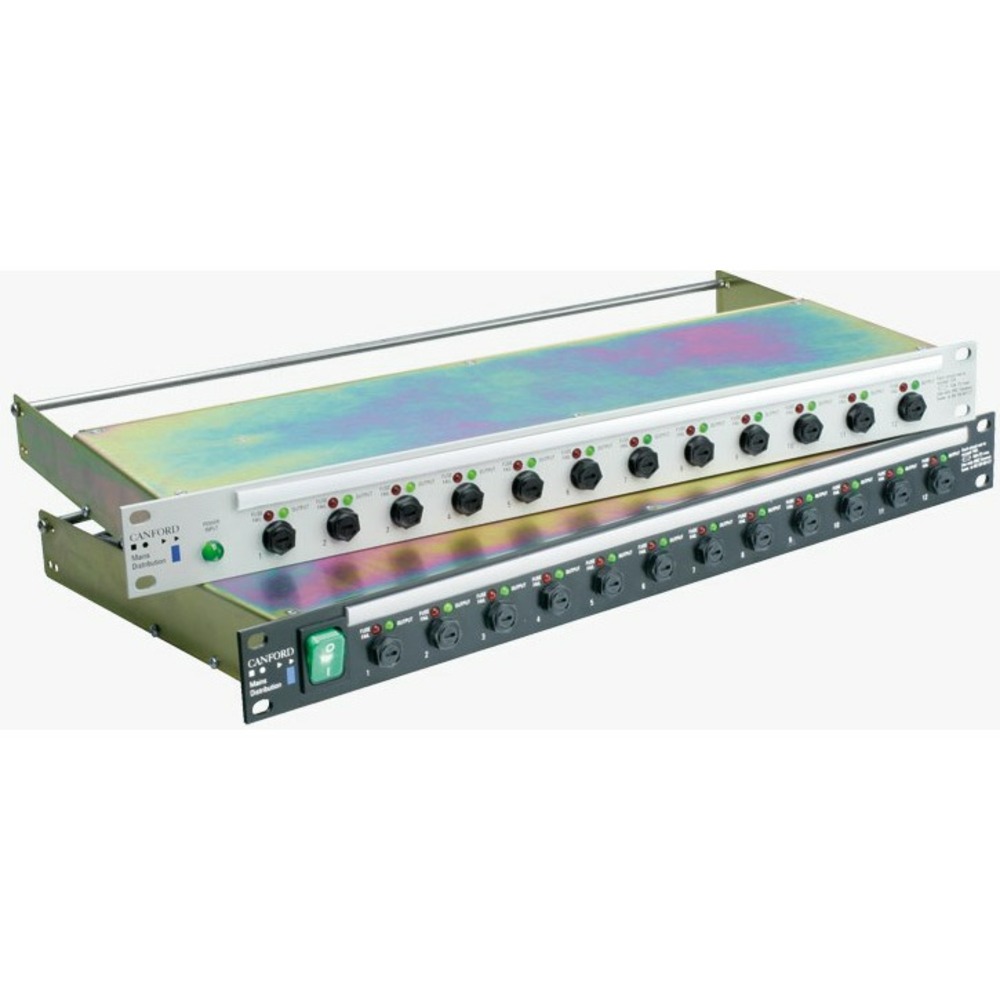

Модели с функцией шлейфового выхода, обеспечивают некоммутируемую прямую сквозную розетку для питания оборудования, которое должно оставаться под напряжением, когда MDU выключен, или для подачи питания на второй MDU. Все версии имеют на передней панели подсвечиваемый кулисный переключатель питания или выключенный неоновый индикатор наличия питания, предохранитель и светодиодную индикацию состояния питания для каждого из выходных каналов. Вход, выход и заземление находятся на задней панели.

Последовательное включение

Это стандартные и только переключаемые типы, но, кроме того, чтобы избежать перегрузки источника питания, выходы последовательно включаются при подаче питания. Эта задержка жизненно важна, когда ряд единиц оборудования, потребляющих высокий «пусковой» ток, например ЭЛТ, усилители мощности или оборудование, оснащенное импульсными источниками питания, подключены к одному блоку MDU. Это последовательное решение также может использоваться для включения оборудования в аудиоустановке перед усилителем мощности, чтобы избежать «щелчков» и возможного повреждения громкоговорителей.

Задержка между последовательными выходами предварительно установлена ​​на 300 мс, но внутренний контроль позволяет регулировать примерно от 30 до 600 мс. Выходы переключаются с помощью реле, управляемых микропроцессором. Верхняя крышка снимается пользователем для доступа к регулятору регулировки задержки последовательного включения. В случае переключаемых версий, если питание подключено к устройству, когда переключатель находится в положении «выключено», на выходы не подается питание. Если переключатель находится в положении «включено», выходы будут последовательно включаться, как обычно.

Последовательное включение и выключение

Подобно приведенным выше типам последовательного включения, они также основаны на стандартных типах, но имеют элемент управления, активирующий последовательность «пуска» или «остановки». Управление представляет собой кулисный переключатель с защелкой, но, подчеркнем, само питание не переключает. Когда питание подается на MDU, светодиод показывает, что питание есть. Если регулятор находится в положении «стоп», на выходы не будет подаваться питание. При переводе регулятора в положение «старт» выходы будут включаться последовательно. После завершения последовательности изменение управления на «стоп» приведет к последовательному отключению выходов в обратном порядке.

Если управление изменено на «стоп» во время последовательности «старт», последовательность останавливается, и включенные выходы отключаются последовательно в обратном порядке. Если управление изменено на «запуск» во время последовательности «останова», выключенные выходы будут последовательно включаться снова в обычном порядке «запуска».

Если питание подается на MDU, когда переключатель находится в «пусковом» положении, например, после отключения электроэнергии, выходы будут последовательно включаться в обычном порядке. Если питание отключается от MDU, когда выходы включены, во время последовательности или нет, все выходы отключатся вместе.

Задержка между каждым последующим выходом при включении предварительно установлена ​​на 300 мс, но можно получить доступ к внутреннему контролю, сняв верхнюю крышку, которая позволяет регулировать примерно от 30 мс до 600 мс. Задержка между каждым последующим выходом при выключении такая же, как установлена ​​для задержки включения.

ПРИМЕЧАНИЕ. Ток, потребляемый из «выходного контура», должен быть включен в расчет общего тока. Необходимо соблюдать осторожность, чтобы не превысить максимальную общую нагрузку MDU. См. Таблицы ниже для получения информации о номинальном токе отдельных блоков.

К предохранителям на передней панели примыкают зеленый и красный светодиоды. Зеленый свет означает, что на цепь правильно подано питание. Красный свет (зеленый выключен) означает, что предохранитель вышел из строя.
