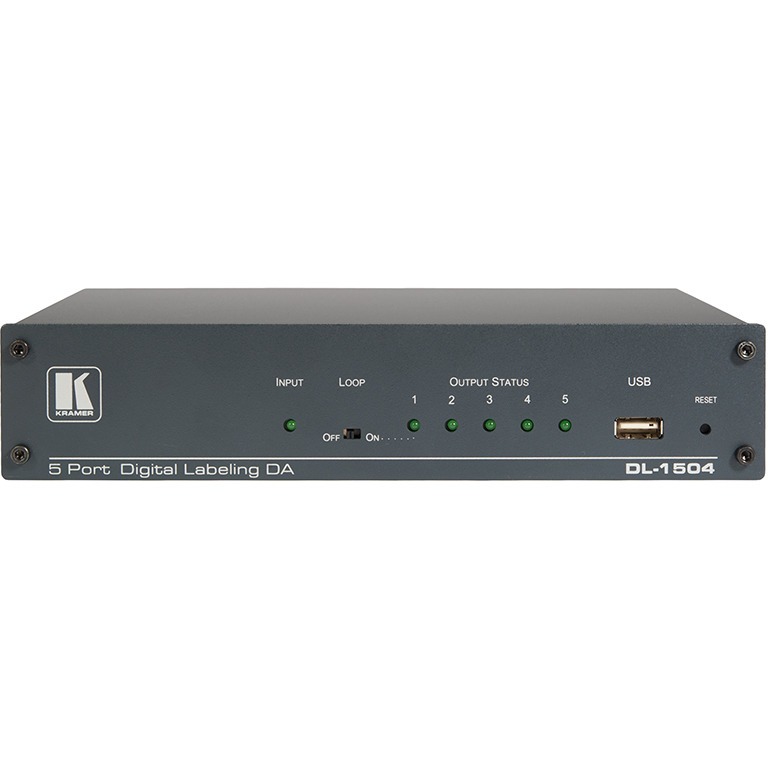

Усилитель-распределитель HDMI Kramer DL-1504

DL-1504 – усилитель-распределитель 1:5 сигнала HDMI разрешением 4K60 (4:2:0) c функцией наложения изображения поверх живого видео. Использует технологию Digital Labeling, которая позволяет накладывать на видеосигнал статичные или анимированные изображения (логотипы, надписи и т.д.), настраивать их прозрачность, перемещать по экрану и др. На каждом выходе накладывается отдельное, независимое от других изображение, которое хранится в отдельной от других области внутренней памяти. Изображения загружаются по Ethernet или через порт USB. Управление и настройка – по Ethernet через ПО VCO Setup (для Windows).

Основные особенности

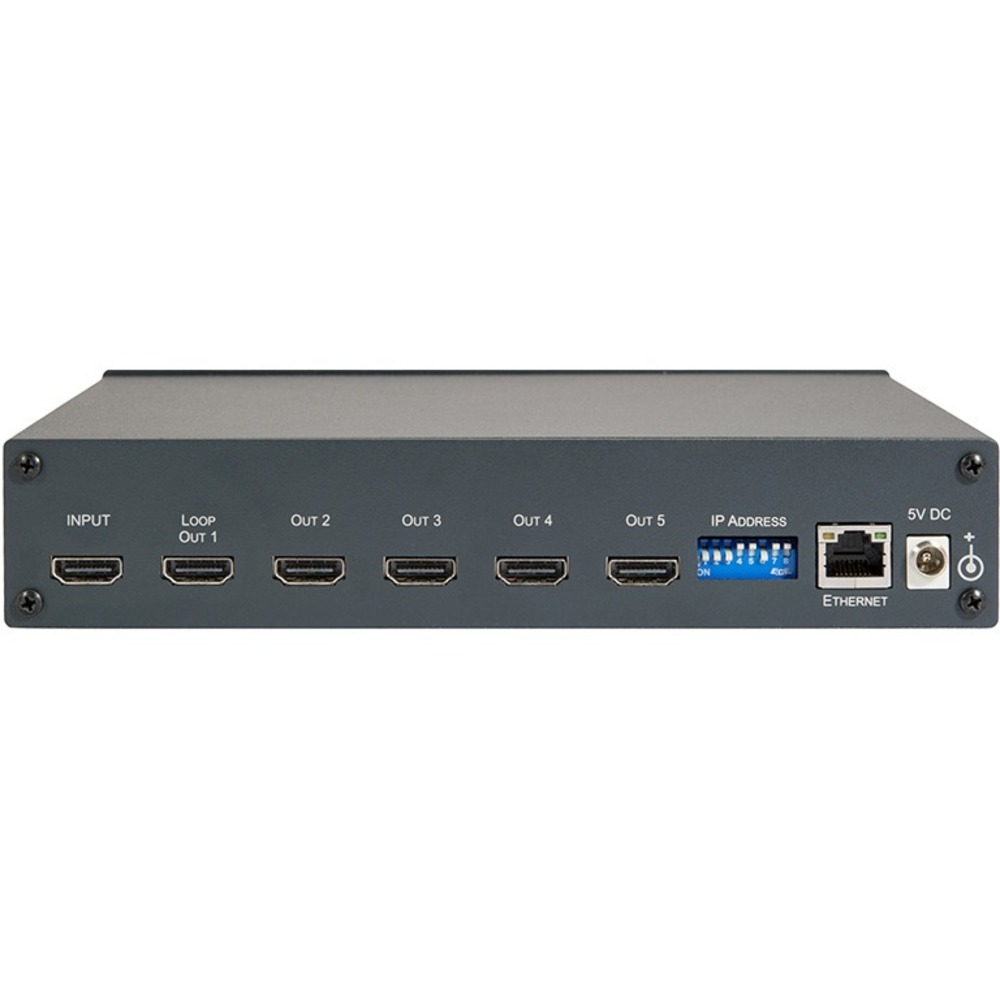

• 1 вход HDMI для подключения источника фонового видеосигнала, 5 выходов для вывода на дисплей исходного видеосигнала с наложенным на него изображением, индивидуальным для каждого канала
• Проходной выход HDMI (LOOP) для передачи исходного видеосигнала на другие устройства при подключении их цепочкой
• Работает с сигналами разрешением до 4K (3840×2160) при 60 Гц (4:2:0) или 30 Гц (4:4:4)
• Удовлетворяет требованиям HDCP, совместим с HDTV
• Поддерживает звук, вложенный в HDMI (стерео PCM)
• Внутренняя flash-память объемом 32 МБ для хранения изображений: данные сохраняются до перезаписи, после выключения-включения устройство будет воспроизводить загруженное ранее изображение
• Порт Ethernet 10/100BaseT для загрузки изображений и управления по локальной сети через ПО VCO Setup. Прибор получает статический IP-адрес, первые 3 группы цифр задаются программно через ПО K-Upload, последняя — с помощью DIP-переключателей, что упрощает развертывание крупномасштабной инсталляции
• Порт USB для загрузки накладываемых изображений с совместимых носителей, например, флеш-накопителей
• Технология Digital Labeling позволяет накладывать на видео статичные, анимированные, полупрозрачные цветные изображения, свободно комбинировать текст и графику для создания стикеров, логотипов, субтитров, объявлений, оповещений и т.п.
• Приборы линейки DL можно использовать для вывода ценников и иных POS-материалов на телевизионные экраны в торговых залах магазинов бытовой техники
• Поддерживается внутренняя анимация (в пределах границы изображения) до 30 к/с, которая формируется покадрово без компрессии, число кадров и размер ограничены только объемом внутренней памяти прибора
• Помимо внутренней анимации, доступно перемещение изображения внутри границ экрана и за его пределы, плавное изменение прозрачности, применение эффектов затухания и появления, что позволяет использовать различные вариации визуальных эффектов, создавать подвижные надписи, перемещающиеся логотипы и др. Программа воспроизведения анимации создается через VCO Setup и загружается в память прибора
• Шаблоны Digital Labeling могут включать текст или настройки, которые редактируются для кастомизации накладываемого изображения. Шаблоны доступны для загрузки и обновления на веб-сайте Digital Labeling, конечные пользователи также могут создавать собственные шаблоны (для редактирования изображений может потребоваться стороннее ПО)
• Возможна одновременная загрузка нескольких шаблонов в память прибора и их последовательное воспроизведение (в пределах объема встроенной памяти)
• Полнофункциональное управляющее ПО VCO Setup, которое используется для настройки прибора, создания накладываемых изображений — оверлеев (с использованием шаблонов или «с нуля»), их предпросмотра и загрузки в прибор, создания плейлистов, формирования расписания и др.v
• ПО VCO Setup доступно на сайтах Kramer Electronics и Digital Labeling, для работы необходима операционная система Microsoft Windows XP, 7, 10
• Для оперативного доступа к приборам DL, в том числе воспроизведения по расписанию, необходимо постоянное подключение по Ethernet (возможно через Wi-Fi маршрутизатор)
• Компактный настольный прибор
