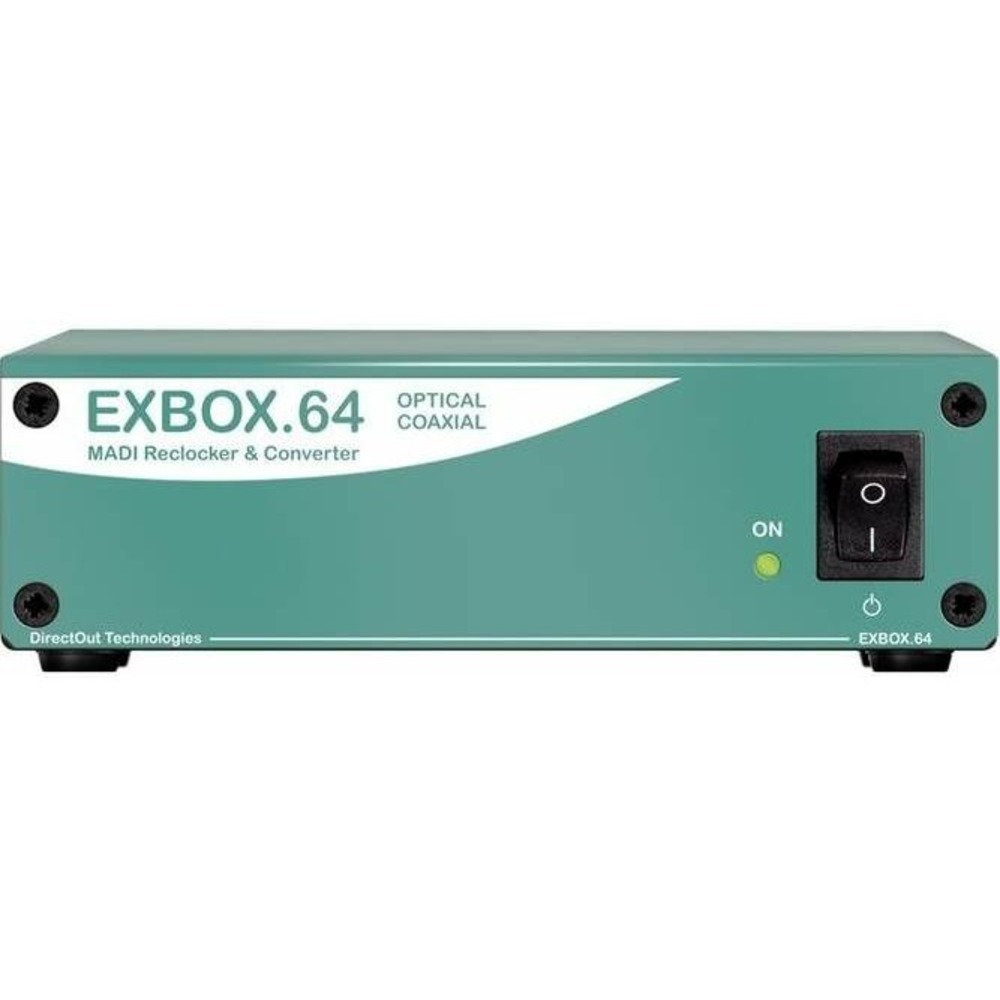

Активный преобразователь и реклокер сигналов MADI DirectOut EXBOX.64 BNC/SC

DirectOut EXBOX.64 BNC/SC — это активный преобразователь и реклокер сигналов MADI. Оснащенный двумя входами и выходами MADI (один оптический и один коаксиальный), это устройство позволяет преобразовывать оптические сигналы MADI в сигналы, передаваемые по коаксиальному кабелю, и наоборот. Входные сигналы, которые могут не быть взаимно синхронными, подаются на соответствующие выходы. На выход подается регенерированный сигнал.

Преобразователь DirectOut EXBOX.64 BNC/SC позволяет восстанавливать подверженные джиттеру сигналы MADI, когда устройство неспособно захватить входной сигнал. Также DirectOut EXBOX.64 BNC/SC может работать с приложениями MADI в роли обычного преобразователя сигналов между оптическим и коаксиальным интерфейсами, если необходим сигнал другого формата.

Прозрачность по битам

Структура фреймов входного сигнала остается неизменной. В связи с этим даже сигналы патентованных модификаций MADI (не соответствующие стандарту AES10) в устройстве не изменяются.

Увеличение дальности работы

Параметры выходного сигнала коаксиального порта восстанавливаются электрически. При использовании устройства для увеличения дальности работы по коаксиальному интерфейсу (разъем BNC) необходимо соединить оптические вход и выход с помощью кабеля.

Малый уровень шумов

До появления на входе допустимого сигнала на соответствующем выходе сигнал отсутствует.

Надежность работы

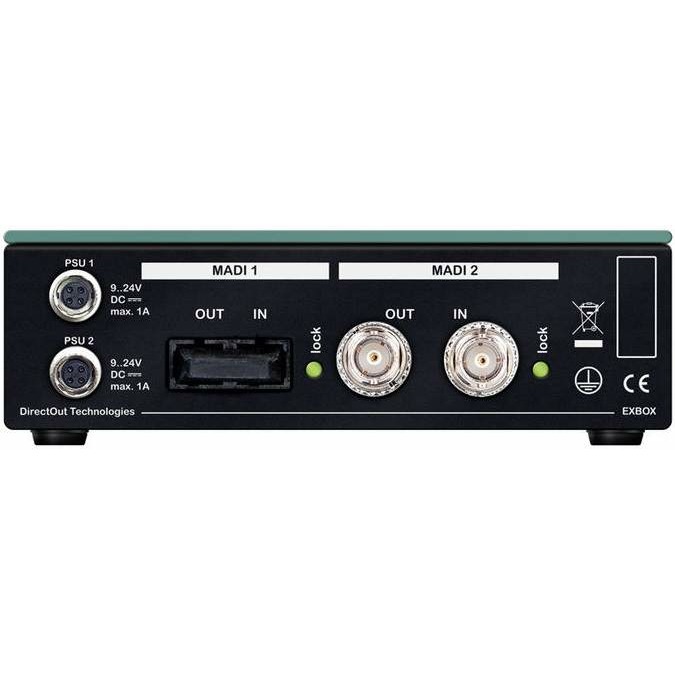

Два прочных разъема Hirose позволяют подключать до двух внешних источников электропитания или аккумуляторов, что с запасом обеспе-чивает высокую надежность работы.

Увеличение дальности работы

Сигнал, поступающий на вход BNC, выводится на оптический выход MADI. Соединение (оптический кабель) между входом и выходом обеспечивает возврат сигнала на выход BNC. Этот сигнал регенерируется, и его электрические параметры восстанавливаются. Указанный способ позволяет увеличить дальность работы по коаксиальному кабелю.

Преобразование сигнала

Входящий сигнал подается на соответствующий порт MADI. Оба тракта могут работать с различной тактовой частотой.
