Фонокорректор Manley Chinook Phono

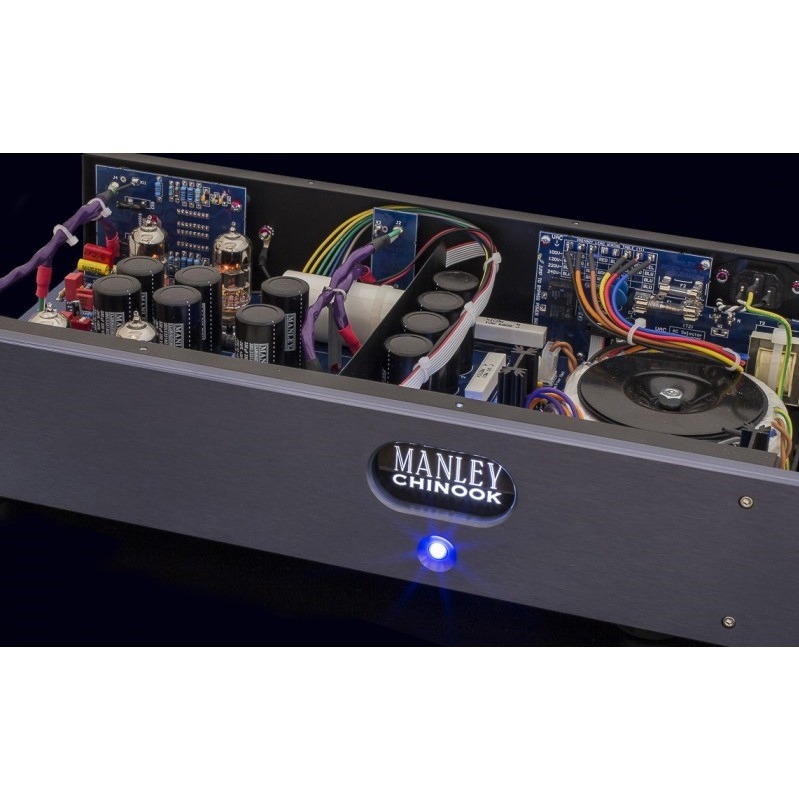

Схема фонокорректора Manley Chinook содержит два двойных триода 6922 в усилительных каскадах и два 6922 в выходных буферных каскадах, построенных по схеме повторителя Уайта (который обеспечивает почти вдвое лучшие показатели по сравнению с классическим катодным повторителем и отличается более низким выходным импедансом).

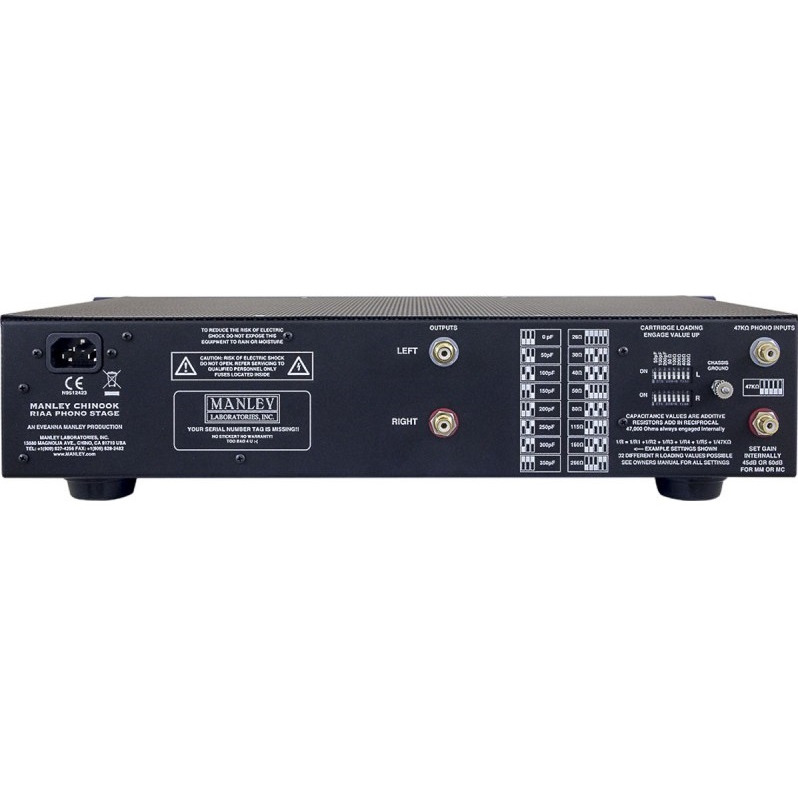

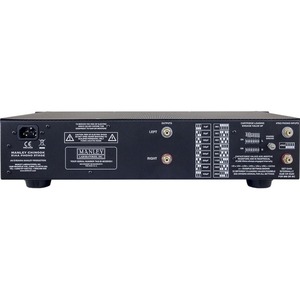

Цепи коррекции RIAA полностью пассивные. Для головок MM предусмотрено усиление 45 дБ, для MC – 60 дБ. На задней панели имеются DIP-переключатели для выбора оптимального сопротивления нагрузки и входной емкости для конкретной головки. Всего в распоряжении пользователя 31 значение входного импеданса от 26 до 800 Ом плюс 47 кОм и 7 значений входной емкости от 50 пФ до 350 пФ, чего достаточно для гарантированного сочетания аппарата с любыми головками.

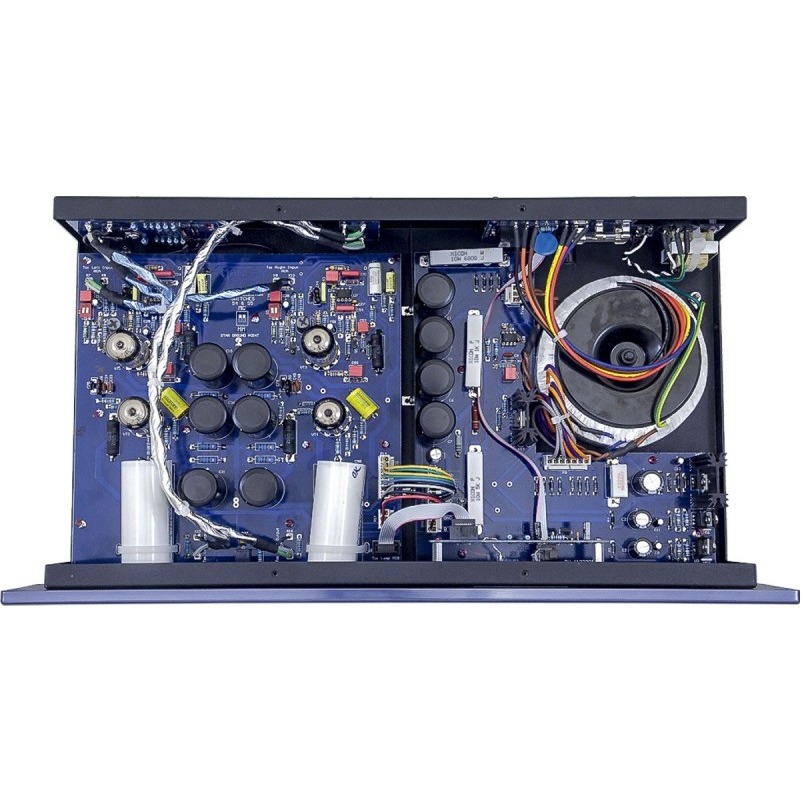

В блоке питания применен тороидальный сетевой трансформатор, отличающийся минимальным электромагнитным излучением. Все питающие напряжения, включая анодные и накальные, стабилизированы.
Как и другие компоненты Manley, фонокорректор Chinook производится в Калифорнии.

• Ламповый стерео фонокорректор Manley Chinoo с двумя каналами, использует лампы 4 х 6922.
• Возможна замена ламп на 6DJ8, 7308 и ECC88.
• Рекомендуемое сопротивление нагрузки 26 - 800 Ом.
• Усилитель класса А
• Входы: небалансные RCA, разъемы Manleyс тефлоновыми вкладками.
• Таймер задержки включения на 45 секунд (до полного прогрева катодов ламп).
• Три переключаемых конденсатора (для MM/MC) 50, 100 и 200 пФ, обеспечивающие 7 значений входной емкости: 50, 100, 150, 200, 250. 300, 350 пФ путем комбинирования положений DIP-переключателей.
• Фиксированное входное сопротивление 47 кОм для головок ММ.
• Пять переключаемых резисторов (для MC) 50, 100, 200, 400 и 800 Ом, обеспечивающих 32 значения входного сопротивления путем комбинирования положений DIP-переключателей.
