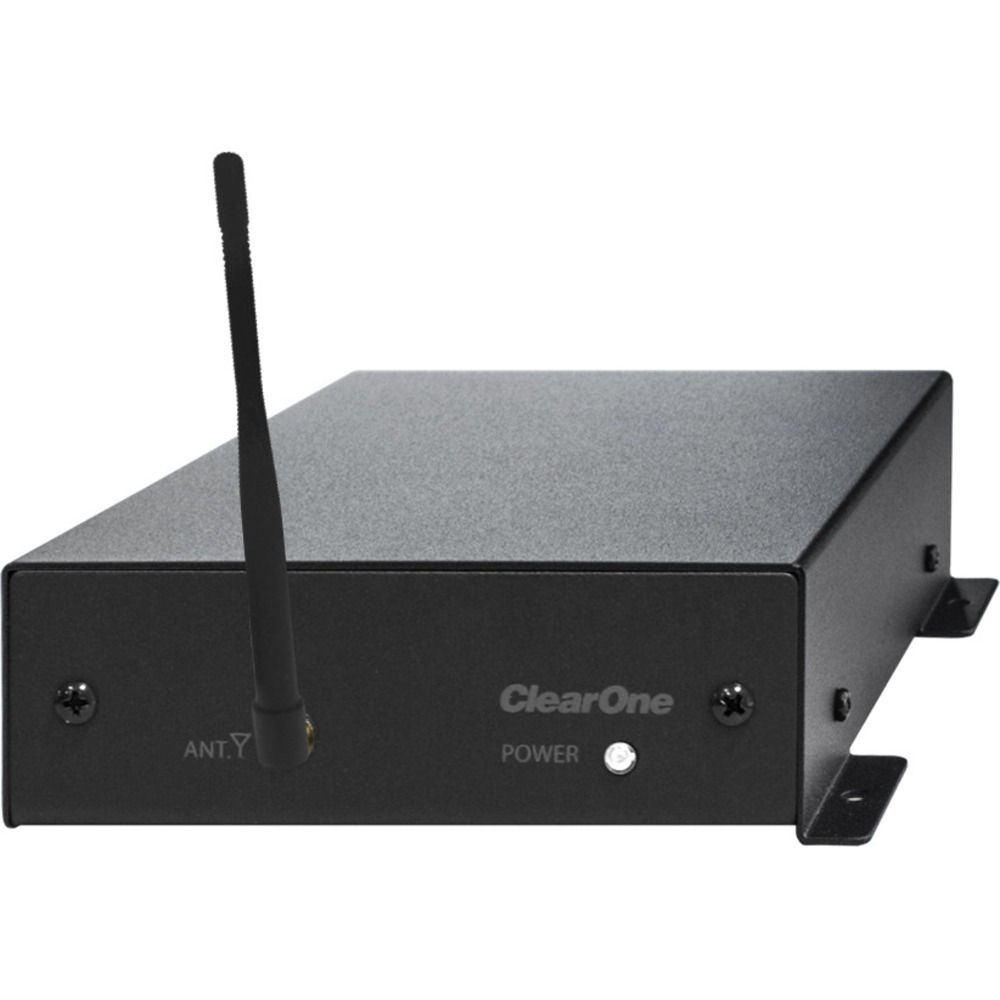

Контроллер/аудиопроцессор ClearOne Interact COM-W

Артикул:646263

Контроллер/аудиопроцессор ClearOne Interact COM-W

0 отзывов

руб. 167 832 руб. / шт.

В наличии на складе

Населенный пункт: Москва

Экспресс доставка
Доставка - 03.05, послезавтра — 300 руб
Самовывоз - 04.05 суббота — бесплатно

Производитель

Все товары бренда

Производитель	ClearOne
Тип	Беспроводной интерфейсный модуль конференц-системы Interact
Входы	1 – шина расширения E-Bus (G-Link), разъем RJ45 (розетка)
Выходы	1 – шина расширения E-Bus (G-Link), разъем RJ45 (розетка)

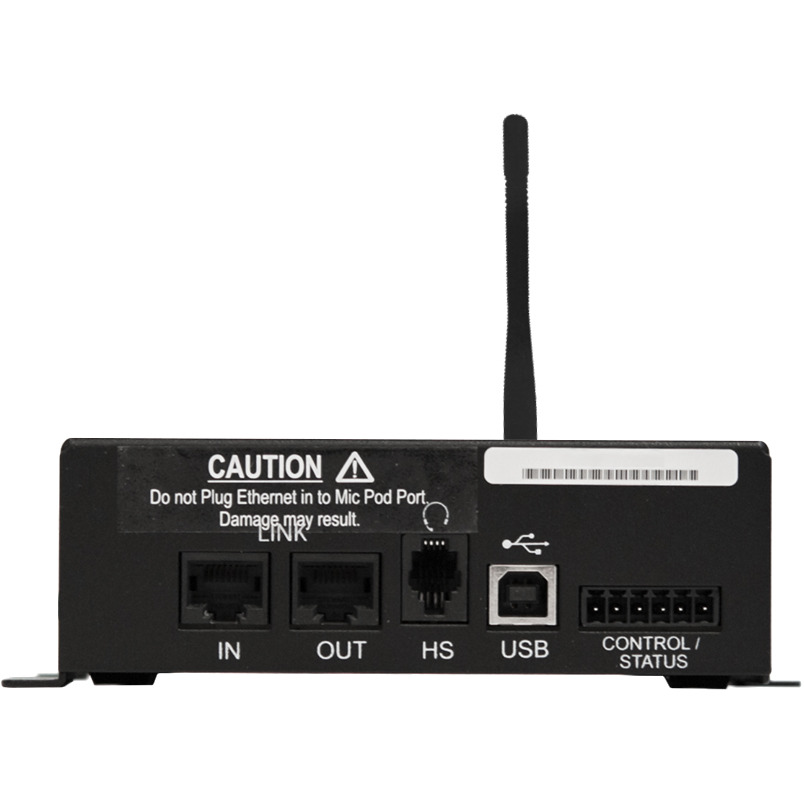

Порты	1 – телефонный интерфейс, разъем RJ9 (розетка), 1 – USB, тип B (розетка), 5 – GPI/O, клеммный блок
Спецификации Wi-Fi	IEEE 802.11, использует широкополосную модуляцию с прямым расширением спектра (DSSS)
Диапазон воспроизводимых частот	20 Гц – 22 кГц (±1 дБ)
Частота радиоканала	2,4 ГГц
Число радиоканалов	8
Эквивалентный входной шум (EIN)	−124 dBu (22 кГц) при максимальном усилении
КНИ + шум	< 0,02 %
Перекрестная помеха	<−91 дБ (17 dBu)
Частота дискретизации аудио	32–192 кГц
Разрядность кодирования аудио	24 бита
Шина расширения E-Bus (G-link)	вход и выход RJ45 (1,9 Мбит/с) до 18 м от микшера до последнего устройства на линии по кабелю CAT5 и лучше
Интерфейсы подключения	1 разъем RJ9 (розетка) для подключения к телефонному аппарату в разъем наушников RJ11
Диапазон воспроизводимых частот	40 Гц – 3,3 кГц
КНИ + шум	< 0,04 %
Динамический диапазон	>84 дБ
Диапазон рабочих температур	−10…+50 °C
Относительная влажность воздуха	15…80 % (без конденсации)
Питание	по шине расширения
Габаритные размеры (ШxГxВ)	147 x 160 x 45 мм
Масса	0,75 кг

Модуль Interact COM-W представляет собой интерфейс для трансляции аудиосигнала со встроенной точкой доступа для панели управления Interact Dialer-W. Он также выступает в роли шлюза между шиной Link и портами (USB и HS) для ввода/вывода информации. Устройство предназначено для передачи аудиосигналов без дополнительной конвертации непосредственно на аудиоплатформу Interact Pro.

Вход/ выход HS

Вместо головной гарнитуры к цифровым корпоративным телефонным аппаратам Cisco, Nortel и Avaya можно подключить систему обработки аудиосигналов для использования с внешними микрофонами (настольными/ потолочными) и акустическими системами (потолочными/ полочными). Для лучшего понимания схемы приведем пример. Подключение через Interact HS заменяет гарнитуру (наушники с микрофоном), используя стандартный разъем RJ11 (DATA) на стационарном телефоне. Вы просто нажимаете на телефоне кнопку с изображением гарнитуры, набираете номер и продолжаете разговор, но с более высоким качеством звука.

Все нюансы совместной работы с телефонными аппаратами Cisco, Nortel и Avaya были изучены специалистами ClearOne в ходе тестирований. В результате в программном обеспечении ClearOne Interact появился список, из которого можно выбрать устройство или создать свою собственную конфигурацию с помощью пользовательских настроек. Интерфейс позволяет установить одну из трех представленных распиновок для разъема RJ11, а также задать коэффициент усиления и обработки сигнала отдельно для микрофона и громкоговорителей.

3 варианта распиновоки для разъема RJ11:

- V, Spkr, Gnd, Mic

- Spkr+, Mic, Gnd, Spkr-

- Mic, Spkr, Spkr, Mic

При передаче сигнала в телефонную линию можно:

- активировать NOM (Number of Open Mics/Constant Level) – количество активных микрофонов с поддержкой заданного уровня выходного сигнала

- устанавливать режим Mute

- регулировать уровень усиления (включая грубый коэффициент усиления)

- отслеживать уровень сигнала

После ввода всех параметров сигнал проходит через гальваническую развязку и передается непосредственно в корпоративную телефонную линию.

Обратный сигнал поступает из телефонной линии и также обязательно проходит через гальваническую развязку, после чего можно:

- устанавливать грубый коэффициент усиления

- управлять LEC (Line Echo Cancellation) – эхоподавлением (по умолчанию включено)

- управлять NLP (Non-linear Processing) – нелинейной обработкой аудиосигналов (по умолчанию включено)

- включать или выключать АLC – автоматическую регулировку усиления сигнала, поддерживающую его на одном и том же уровне при поступлении сигналов с различных источников

- устанавливать режим Mute

- отслеживать уровень сигнала

Вход/ выход USB 2.0

USB является шлюзом между шиной Link и USB-портом для ввода/вывода информации и позволяет создать полнодуплексный канал между Interact Pro и ПК (Microsoft Windows). Эта связь со стороны ПК будет восприниматься как источник (прямой канал воспроизведения звука/голоса) или как устройство звукозаписи/рекордера (обратный канал). Раскрыть весь потенциал помогают специализированные приложения на ПК.

Конфигурация USB:

- Standard Mode

- Office Communicator/ Lync Mode

Первый режим – стандартный, используется для приема и передачи аудио и работы с любыми приложениями. Режим Office Communicator Mode при поступлении звонка предусматривает автоматическое подключение приложения Microsoft Office Communicator или Microsoft Lync и синхронизацию с номеронабирателем ClearOne для отображения телефонной книги, размер которой не ограничен. Благодаря привычному интерфейсу Lync вы сможете отслеживать статус контактов (только через ПК), организовывать, а также присоединяться по сети к уже имеющимся чатам, звуковым и видеозвонкам. Lync интегрируется с другими приложениями Office и доступен для платформ Windows, Mac, Windows Phone, iPhone, iPod, Android и Office 365. В обоих режимах вы можете выводить и заводить звук. Для прослушивания музыки можно использовать любой проигрыватель, а также любое популярное приложение (Skype, Viber, WhatsApp, GoToMeeting, Citrix, Cisco Webex, IBM Lotus Sametime и др.)

Существенная разница между двумя этими режимами заключается в том, что конфигурация USB определяет функционал кнопки PC у проводного контроллера Interact Dialer (910-154-035). При работе в стандартном режиме кнопки PC и Теlеphone на контроллере выполняют одинаковую функцию инициирования звонков через Telco. В случае Office Communicator/ Lync нажатие кнопки PC на контроллере позволяет вывести контакты на Interact Dialer-W и с него производить набор номера (в зависимости от запущенной программы на подключенном ПК). Также в этом режиме при нажатии кнопки РС отображаемый на контроллере статус изменяется на Lync.

При передаче сигнала на ПК можно:

- устанавливать режим Mute

- регулировать усиление

- отслеживать уровень сигнала

А при передаче сигнала из компьютера на Interact COM, можно выполнять те же операции, кроме активации NOM.

ПО ClearOne Interact (через Interact Pro)

Интуитивно понятная система настройки и управления обеспечивает быстрый доступ ко всем инструментам DSP-обработки цифровых аудиосигналов, включая:

- матричную коммутацию

- микширование

- регулировку уровня

- динамические характеристики

- фильтры входные (включая All-Pass, Low-Pass, High-Pass, Notch, PEQ)

- задержку

- компрессию

- функцию Mute

- подавление обратной связи

- шумоподавление

- AEC (подавление акустического эха)

- ALC (автоматическую регулировку уровня)

- и др.

Благодаря расширенному функционалу, каждый выход можно легко настроить под разные задачи обработки и маршрутизации аудиотрактов.

NOM (поддержка постоянного уровня усиления активных микрофонов)

Поддерживает заданный уровень выходного сигнала путем автоматического регулирования уровня усиления на основе анализа количества активированных микрофонов и коммутации их на выбранный выходной канал. NOM уменьшает уровень выходного сигнала на 3 дБ для каждого удвоения числа задействованных в настоящий момент микрофонов. По умолчанию функция включена.

Маршрутизация в Interact COM

Система не является самостоятельной, для ее работы необходимо по шине Link подключиться к аудиоплатформе Interact Pro. Через Interact COM можно вводить и выводить:

- 1 вход через USB

- 1 вход через HS

- 1 выход через USB

- 1 выход через HS

Расширение системы

Порт расширения (Line in) позволяет подключить только по одному Interact Pro 8i и Interact COM (по кабелю CAT5). Таким образом, увеличивается количество комбинаций входов. Каждая шина передает цифровое аудио высокого разрешения. При помощи шины можно увеличить конфигурацию до 21х11 (с телефонным интерфейсом)

Систему можно расширить, подключив к основному блоку Interact Pro в одной инсталляции:

- 1 устройство Interact Pro 8i

- 1 устройство Interact COM

Сферы применения:

- переговорные комнаты

- конференц-залы

- учебные центры

- залы судебных заседаний

- храмы

- комплексы телемедицины

- презентационные комнаты

- и другие мероприятия, в которых требуется усиление речи
