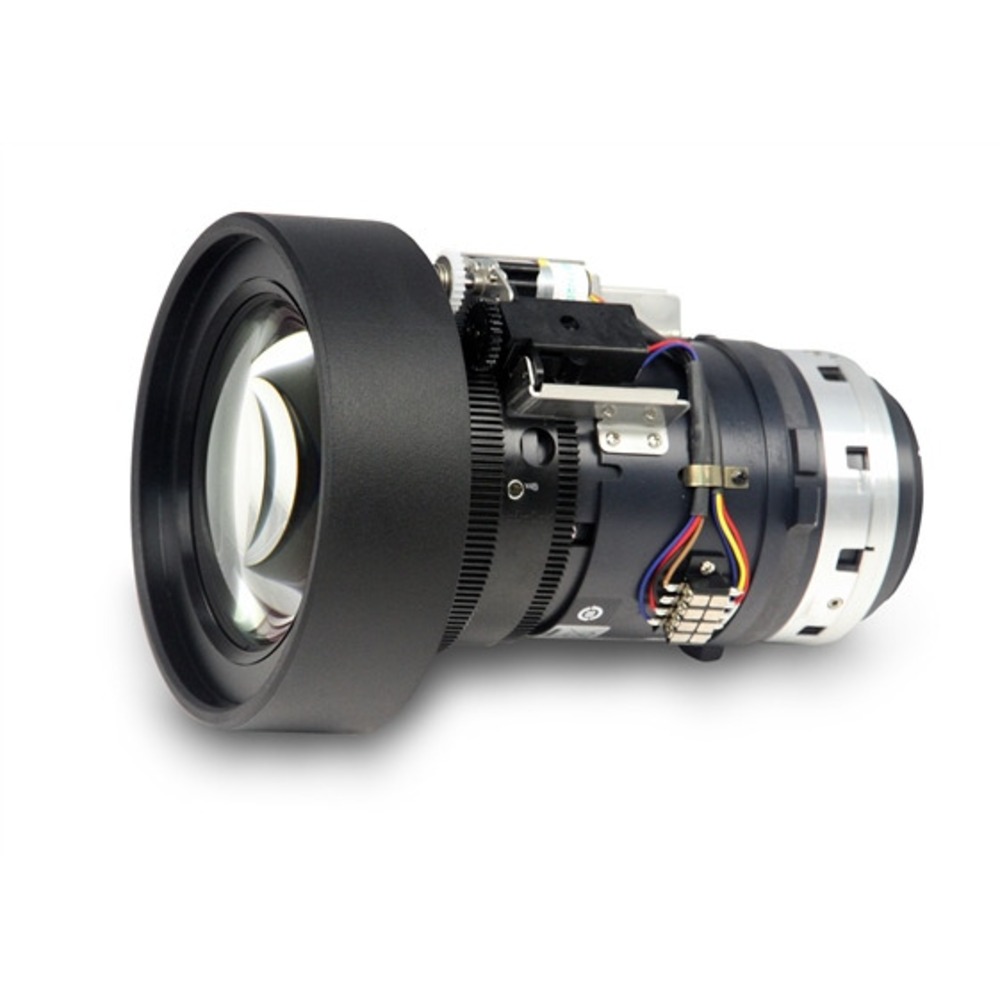

Все инсталляционные проекторы Vivitek имеют возможность установки сменных объективов. Преимущество сменной оптики в том, что она дает возможность варьировать дальность установки проектора относительно экрана. К примеру, короткофокусные объективы позволяют получить крупное изображение на экране с относительно небольшого расстояния по сравнению со стандартным объективом. Именно их используют для создания обратных проекций. Проекторы с длиннофокусными объективами напротив, могут быть установлены на значительном расстоянии от экрана. Они предпочтительны, если проектор будет использоваться в больших помещениях - таких как конференц-залы или выставочные павильоны, где проекторы по той или иной причине необходимо расположить далеко от проекционной поверхности. В этой ситуации изображение, проецируемое через обычный объектив, не только выступало бы за границы экрана, но и было бы нечетким.

Проекционное расстояние

Это расстояние от объектива проектора до поверхности, на которую проецируется изображение, при котором изображение остается в фокусе. Может составлять от нескольких десятков сантиметров до десятков метров.

Если в спецификации указано "Проекционное расстояние: 1 м - 3 метров" - это означает, что при максимальном зуме проектор будет демонстрировать резкое изображение с расстояния 1м, а на минимальном зуме - максимальное "резкое" расстояние составит 3 метра.

Зум

Имеет место в проекторах с вариообъективом, то есть в проекторах, которые позволяют изменять размер изображения посредством объектива, не двигая сам проектор. Цифра, соответствующая данному параметру, обозначает во сколько раз можно увеличить изображение (по ширине, высоте и диагонали) по отношению к минимальному значению на данном расстоянии.

Если в спецификации указано "Зум 1,2х" это означает, что если установить кольцо зума в минимальное положение и установить проектор, так чтобы ширина изображения получилась 1 метр, то, двигая кольцо зума в обратном направлении, можно получить ширину изображения вплоть до 1,2 метра.

У фиксированных объективов зум равен 1х.

Сдвиг линз

Это ещё один способ упростить процесс инсталляции проектора. Он позволяет сдвигать изображение по вертикали и горизонтали, сохраняя положение проектора неизменным. Благодаря этому, становится гораздо проще установить проектор со смещением относительно центра экрана и получить изображение, идеально соответствующее этому экрану.

Вертикальный сдвиг линз - изображение сдвигается вверх и вниз, позволяет менять положение проектора по высоте.

Горизонтальный сдвиг линз смещает изображение из стороны в сторону, позволяя размещать проектор не строго по центру экрана, а немного в стороне.

Проекционное отношение

Это отношение проекционного расстояния к ширине изображения, получаемого с этого расстояния.

Если в спецификации указано проекционное отношение 1,41 – 2,82 это означает:

• что данный проектор имеет вариобъектив с двукратным зумом (2,82 / 1,41 = 2х)
• какого размера по ширине будет экран с нужного нам расстояния (к примеру, установив проектор на расстоянии 3х метров от стены, экрана или доски и разделив это расстояние на значение проекционного отношения мы получим ширину экрана от 1,06 до 2.13 метров)

Условное деление объективов по проекционному отношению (ПО):

• Ультракороткофокусные - ПО < 0,8
• Короткофокусные - ПО 0,8 - 1,2
• Среднефокусные - ПО 1,2 - 2,5
• Длиннофокусные - ПО > 2,5
• Ультрадлиннофокусный - ПО > 4

Можно легко рассчитать проекционное расстояние, зная проекционное отношение выбранного проектора или объектива и формулу А=B*С, где А – проекционное расстояние, В - ширина экрана, С - проекционное отношение.

В случае обратной задачи, когда известно проекционное отношение и расстояние проецирования, так же просто рассчитывается возможная ширина экрана через формулу В=A/C

Проекционный калькулятор

Для упрощения расчетов рекомендуем воспользоваться специальной программой, называемой "Проекционным калькулятором". Всё что необходимо для получения результатов – это выбрать нужную модель проектора и объектива, а также формат изображения, после чего ввести в соответствующие поля известные величины (размеры экрана или проекционное расстояние).
