Микшер матричный AKG AS16x12

AKG AS16x12 - 16-канальный матричный автоматический микшер, в котором любую комбинацию входов можно скомутировать с любой комбинацией выходов. Имеет порт расширения; смонтирован в рэковом корпусе 2-U.

• Встроенный генератор шума позволяет снижать чувствительность системы к посторонним шумам, которые так или иначе возникают во внешней среде и вызывают обратную связь и помехи.
• · Программируемая матрица 16 х 12 (16 – число входов, 12 – число выходов), плюс два дополнительных входа: Noise Generator и Expansion In
• · Обрезной фильтр высоких и низких частот на каждом канале
• · Встроенный динамический процессор с алгоритмом Adaptive Proportional Gain, который позволяет получить качественный аудио сигнал без перегрузки и избежать обратной связи
• · 8 шин NOM (Number of Open Microphones)
• · 17 программируемых входов Logic (разъём 25-pin)
• · 19 программируемых выходов Logic (разъём 25-pin)
• · Зонное микширование
• · Матричный автоматический микшер AS 16 X 12 идеально подходит для озвучивания залов заседаний, больших переговорных залов, аудиторий учебных центров, конференц-залов, церквей и т.д.

Подробное описание

Матричный автоматический микшер, в котором каждый вход может соответствовать любой группе выходов, и каждый выход может соответствовать любой группе входов; управляется с компьютера через последовательный порт RS-232. Программное обеспечение представляет собой интерфейс в виде таблицы 16 х 12, где 16- число входов, а 12- число выходов. Также в таблице присутствуют 2 дополнительных входа: Exp In служит для маршрутизации сигнала, поступающего с устройств LecNetTM (например, в случае проведения телеконференции, с устройства, предающего сигнал с телефонной линии). Колонка Noise служит для назначения на канал функции генератора шума, который уменьшает чувствительность системы к посторонним шумам (проникающим в открытые окна, возникающим в результате реверберации и т.д.). Помимо взаимной коммутации входов/выходов в таблице можно задавать уровень выхода сигнала, параметры фильтров Low Cut, Hi Cut/Boost, управлять усилением сигнала (gain).
В работе процессора динамической обработки используется алгоритм Adaptive Proportional Gain (APG), который обеспечивает пропорциональное распределение уровня предварительного усиления между всеми задействованными в системе микрофонами. Для задействованных микрофонов (с большим уровнем сигнала) автоматически устанавливается пропорционально больший коэффициент усиления, чем для "неактивных" микрофонов. Уровень на входе каждого канала сравнивается с общим уровнем всех сигналов, принятым за эталон. Коэффициент усиления на каждом канале затем уменьшается, исходя из разницы между индивидуальным уровнем канала и эталонным уровнем.
Входной уровень каждого канала может быть настроен в пределах от -63 до+15 Дб
с шагом в 1 Дб; выходной уровень - в пределах от -68 до +10 Дб с шагом в 1 Дб.
Микшер имеет 8 шин NOM (Number of Open Microphones), на которые могут быть назначены любой вход или комбинация входов. Комбинация входов, назначенных на одну шину NOM, представляет собой отдельный автоматический микшер, где коэффициент усиления каждого канала определяется соотношением уровней сигналов, поступающих на каждый вход, назначенный на данную шину. Например, можно назначить входы 1-8 на шину NOM 1, а входы 9-16 на шину NOM 2. Распределив сигналы с каждой группы входов на соответствующие выходы (к примеру, выход 1 и выход 2) получаем два независимых 8-и канальных автоматических микшера. При наличии 8 шин NOM появляется возможность создания 8-и независимых автоматических микшеров.
В распоряжении пользователя 15 пресетов памяти, которые «загружаются» через последовательный порт или могут быть вызваны при помощи контактных переключателей на задней панели.


Зонное микширование (Room Combining):

Зонным микшированием называется процесс объединения нескольких звуковых систем, расположенных в разных помещениях или в одном большом помещении (например, в конференц-зале), и управления микшированием и обработкой сигнала при помощи матричного микшера.
Такая схема работы используется в основном в системах оповещения и озвучивания торговых комплексов, гостиниц, развлекательных центров и т.д. В больших конференц-залах зоны представляют собой комбинацию групп громкоговорителей и микрофонов. В данном случае зонное микширование используют, чтобы избежать обратной связи и усиления суммированного сигнала громкоговорителей.
AS 16x12 имеет возможность комбинирования сигнала в 4 зонах. Для комбинирования сигнала более чем в 4 зонах используются дополнительные контроллеры AMX или Crestron. Интегрированная программа LecNet-Software позволяет осуществлять автоматическую конфигурацию всех функций зонного микширования посредством компьютера: настройка и контроль параметров этого режима работы осуществляются посредством программируемых входов и выходов.

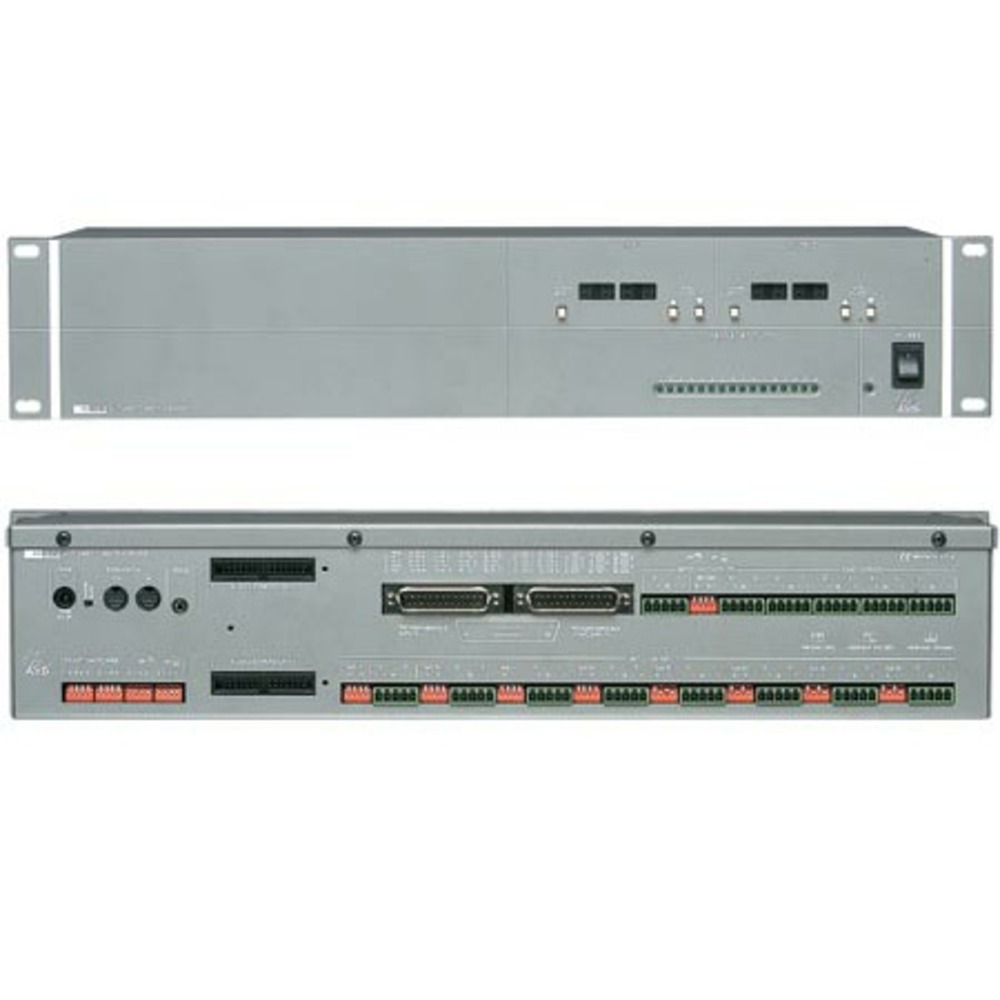

На передней панели расположены:

Светодиодный индикатор состояния каналов с 1 по 16

Кнопка RESET DEFAULTS для переустановки пресетных параметров

Переключатель POWER ON/OFF

На задней панели расположены:

MIC/LINE INPUTS 1-16:
Микрофонные/линейные входы 1-16 воспринимают как балансный, так и небалансный сигнал. Имеют RF фильтр, а так же переключатели уровня чувствительности +50Дб (для динамических микрофонов), +30Дб (для электретных микрофонов) и 0Дб (для линейного сигнала).

LINE OUTPUTS 1-12:
Линейные балансные/небалансные выходы 1-12

Выходы с 9-12 оборудованы переключателями mic/line (40 дБ) для подачи сигнала от микрофонов.

PROGRAMMABLE INPUTS
17 назначаемых входов Logic на разъёме 25-pin для управления функциями микшера с компьютера, включая зонное микширование.

PROGRAMMABLE OUTPUTS
19 назначаемых выходов Logic на разъёме 25-pin, служат для назначения функции или определения состояния программируемых входов; например, для управления аудио-видео синхронизацией или зонным микшированием.

AUDIO EXPANSION IN/OUT – разъёмы для подключения нескольких автоматических микшеров.

RS-232 SERIAL PORT – последовательный порт для передачи данных с PC, а также для работы с контроллерами Crestron и AMX.

EXPANSION IN/OUT (8-pin mini DIN jack х 2) – данные разъёмы служат для подключения устройств LecNetTM .

MASTER/SLAVE SWITCH –переключатели режимов Master / Slave

PWR IN – разъём для подачи питания

PHANTOM POWER SWITCHES – переключатели фантомного питания (15 В).
