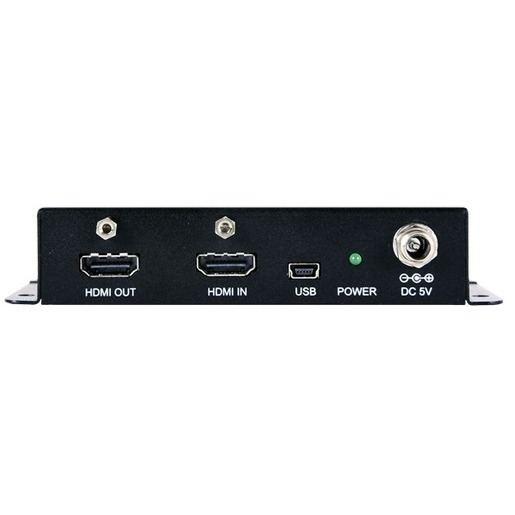

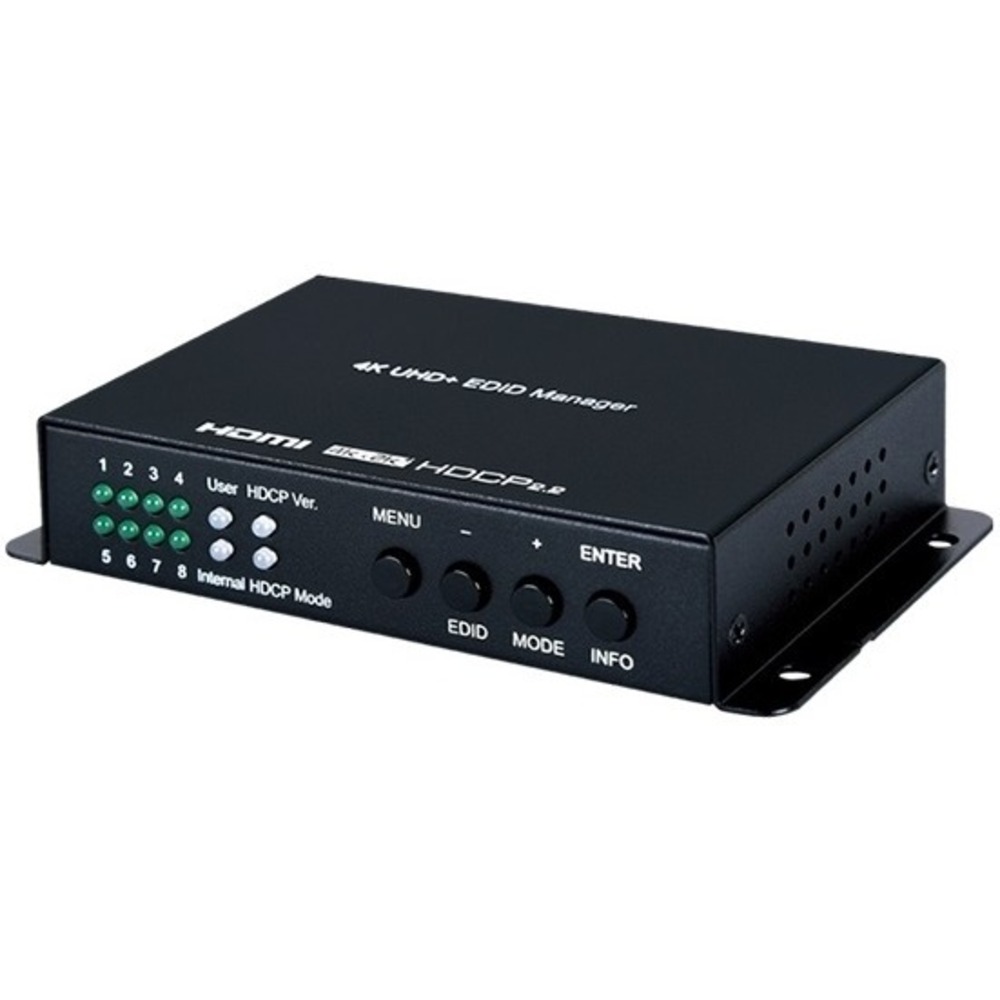

Преобразователь DVI, HDMI, видео Cypress CED-2M

Cypress CED-2M – EDID-менеджер для сигнала интерфейса HDMI разрешением до 4096x2160/60 (4:4:4) c HDCP 1.4/2.2, позволяющий: считывать и копировать во внутреннюю память EDID-данные с устройства отображения; редактировать и записать информацию в устройство отображения (если оно позволяет это); эмулировать EDID – источник HDMI считывает EDID из памяти устройства; работать в режиме bypass. Имеются 8 типовых конфигураций EDID, 8 ячеек памяти для пользовательских настроек. Поставляется со специальным ПО.
Особенности:

• Пропускная способность интерфейса HDMI — 18 Гбит/с на входе и выходе (600 МГц)
• Разрешения сигнала — вплоть до 3840×2160/60 (4:4:4, 8 бит) и 4096×2160/60 (4:4:4, 8 бит)
• Поддержка 48-разрядного Deep Color для сигналов до 1080p/60
• Совместим с HDCP 1.4 и 2.2
• Возможна работа с сигналами интерфейса DVI 1.0 через переходники HDMI-DVI
• Сквозная передача вложенного аудио LPCM 2.0/5.1/7.1, Bitstream и HD Bitstream
• Сквозная передача сигналов протокола CEC
• 4 режима работы с EDID-данными:8 заводских предустановок, 8 ячеек памяти для записи пользовательских предустановок или скопированного с устройства отображения блока EDID
  • чтение: устройство считывает и копирует во внутреннюю память EDID-блок устройства отображения
  • запись: перезаписывает блок EDID подключенного устройства отображения (если данная функция поддерживается дисплеем)
  • эмуляция: источник HDMI-сигнала считывает EDID-блок из памяти прибора (выбор из скопированных конфигураций, заводских или пользовательских предустановок)
  • bypass: источник HDMI-сигнала считывает данные блока непосредственно с устройства отображения без какого-либо участия прибора

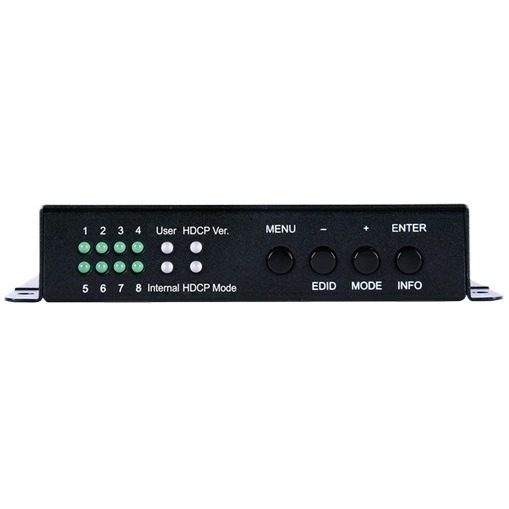

• Экранное меню, управляемое кнопками на корпусе
• Управляющее программное обеспечение для ПК для EDID-менеджмента

Сфера применения

• Управление блоком EDID для интерфейсов HDMI и DVI
• Системная интеграция AV-оборудования и постройка системы домашнего кинотеатра
• Тестирование AV-оборудования
