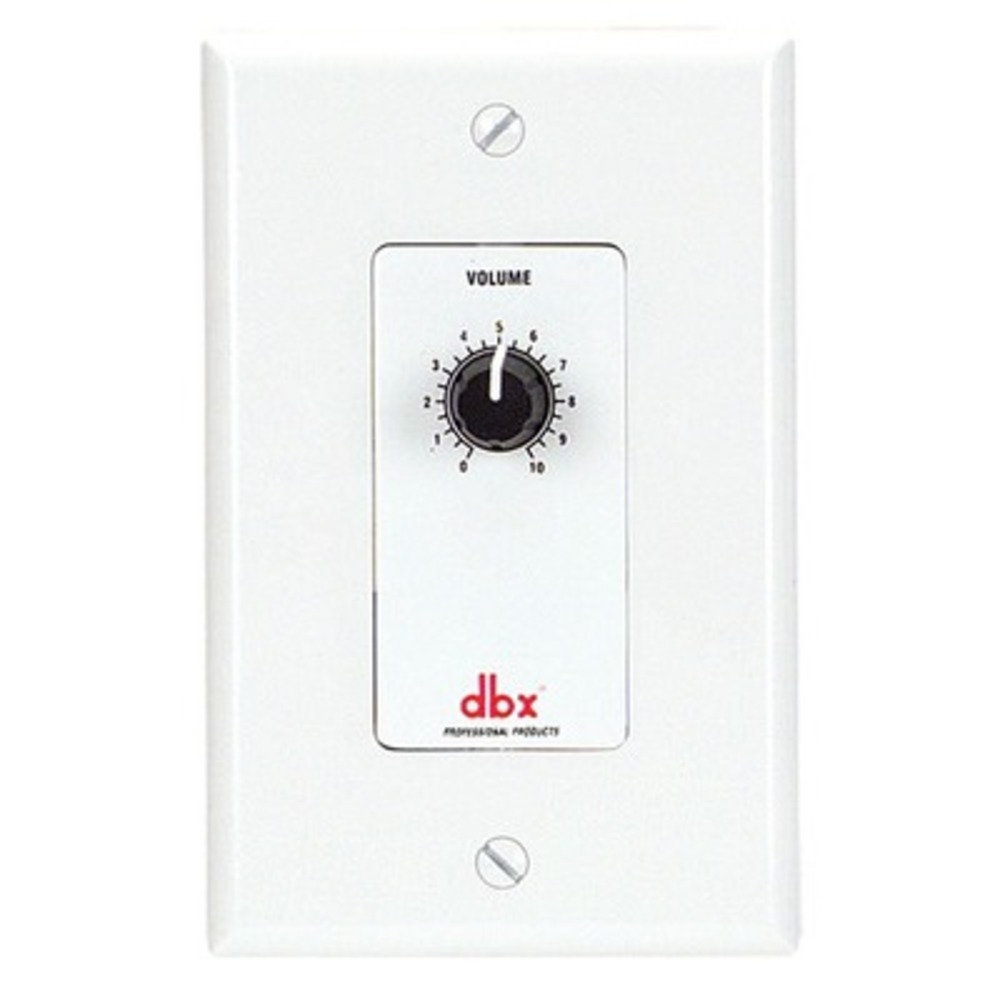

Регулятор громкости DBX ZC-1-US

Помимо непосредственно обработки звуковых сигналов, зонные процессоры предоставляют возможность интуитивного управления параметрами при помощи удаленных контроллеров серии ZC (Zone Controller) – настенных панелей.

Выносной контроллер подключается на задней панели процессора к специальному гнезду ZC Input. Каждому из подключенных контроллеров задается свой идентификационный номер, кроме того, во избежание путаницы при дальнейшей работе с панелями, рекомендуется задать контроллерам также наименования.

Контроллер ZC-1 предназначен для изменения громкости с помощью потенциометра.

Для регулировки громкости при помощи панели ZC-1 необходимо установить максимальные и минимальные значения громкости для данного зонного контроллера. По умолчанию все зонные контроллеры, при помощи которых осуществляется регулировка громкости, обеспечивают увеличение уровня на +20 дБ и уменьшение уровня до полного глушения (Mute).

Дистанционные зонные контроллеры DBX серии ZC могут быть подключены последовательно или параллельно. Каждый из контроллеров должен иметь уникальный идентификационный номер, назначаемый стандартными DIP-переключателями, расположенными на задней стороне рабочей панели процессора. Идентификационные номера (ID#) не должны повторяться, несмотря на то, что несколько контроллеров могут управлять рабочими параметрами в одной и той же зоне или, наоборот, один контроллер может управлять параметрами разных выходов. Дистанционные зонные контроллеры могут коммутироваться друг с другом и подключаться к процессорам. Для параллельного подключения используется блок ZC-BOB. Каждый из контроллеров должен быть подключен к разъему на этом блоке, а он затем подключается к процессору. Установка зонных контроллеров обязательно выполняется с применением кабелей, которые отвечают классу безопасности VW-1 и выше. Принятые европейские обозначения, соответствующие этому классу: CMP, CMR, CMG, CM и CMX.
