Встраиваемая карта цифрового сигнала Marani DANTE DUDE

Платы DUSE-4 и DUDE-4 Dante Ultimo - это готовое к использованию решение для высокопроизводительного цифрового аудио сетевого оборудования, которое отвечает требованиям качества современных профессиональных аудиосистем.
Они основаны на микроконтроллере Dante UltimoTM и поддерживают до 4 двунаправленных аудиоканалов с низкой задержкой и частотой дискретизации до 96 кГц.
DUSE-4 и DUDE-4 отличаются конфигурацией Ethernet:
- DUSE-4: это плата Dante Ultimo типа Single Ethernet для экономически эффективного сетевого решения Dante, использующего интерфейс Ethernet 100 Мбит/с

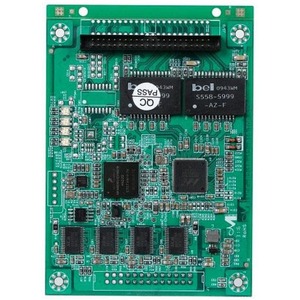

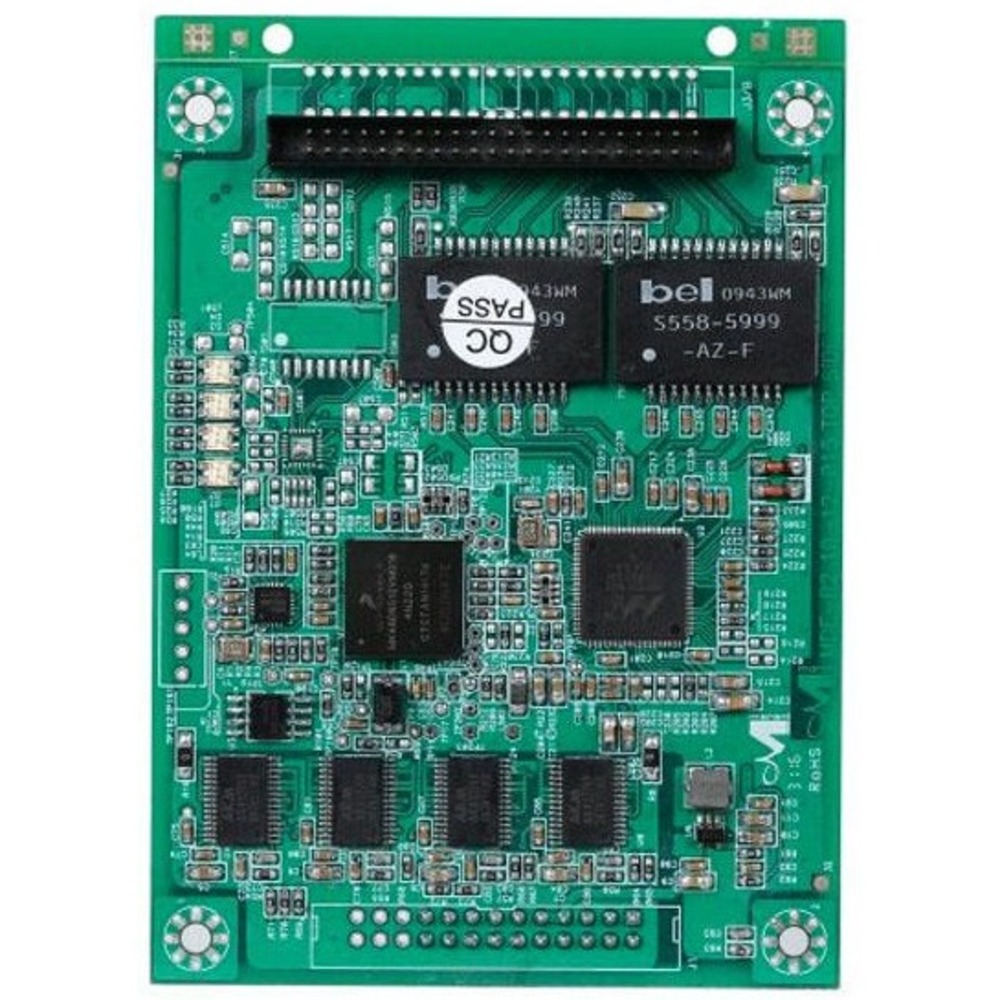

- DUDE-4: это плата Dante Ultimo типа Dual Ethernet, использующая быстрый Ethernet-коммутатор 1 Гбит/с с двумя портами Ethernet, который позволяет подключать аудиоустройства последовательно, сохраняя при этом низкие требования к задержке для аудиосистем реального времени.
В плату встроен набор высококачественных преобразователей частоты дискретизации, которые позволяют подключать аудиосистемы, работающие с различной частотой дискретизации. Кроме того, высококачественная схема генерации тактового генератора с низким джиттером обеспечивает точную синхронизацию выборки между сетевыми устройствами.
Плата может быть легко подключена к аудиоподсистеме DSP через стандартный интерфейс I2S.

ОСОБЕННОСТИ:
- Поддержка ULT-01-002 и ULT-01-004 Dante MCU
- DUSE-4: до 2 in / 2 out при 44,1 кГц, 48 кГц, 88,2 кГц и 96 кГц
DUDE-4: до 4 in / 4 out при 44,1 кГц и 48 кГц
- Повышение/понижение частоты дискретизации (+/- 4%)
- Асинхронное преобразование частоты дискретизации с 8 кГц до 192 кГц с -130 дБ THD + N / 140 дБ DR
- 16, 24, 32-bit разрешение сэмплирования звука
- цифровое аудио I2S формат
- Задержка от 1 мс
- Пример точного выравнивания времени между сетевыми устройствами
- Стандартный интерфейс Ethernet на 100 Мбит/с или двойной интерфейс 1 Гбит/с
- Аппаратная метка времени
- Интерфейс управления UART
- Обновление прошивки через интерфейс Ethernet

DUSE-4 и DUDE-4 управляются программным обеспечением ПК, которое позволяет:
- Просматривать все аудиоустройства с поддержкой Dante и их каналы в сети.
- Просмотр и редактирование часов устройства и сетевых настроек.
- Направляйте аудиопотоки между устройствами и просматривайте состояние существующих звуковых маршрутов.
- Переименовывайте устройства и каналы, используя собственные понятные имена.
- Настройте задержку приема (задержку перед воспроизведением).
- Сохраняйте и повторно применяйте предварительные настройки звуковой маршрутизации.
- Редактируйте предварительные настройки в автономном режиме и применяйте как конфигурации для новых сетевых развертываний.
- Изменение частоты дискретизации и настроек часов.
- Просмотр пропускной способности многоадресной передачи по сети.
- Просмотр пропускной способности передачи и приема для каждого устройства.
- Просмотр информации о производительности устройства, в том числе статистики задержки, статистики стабильности часов и ошибок пакетов.
- Просмотр всеобъемлющих, настраиваемых журналов событий.
